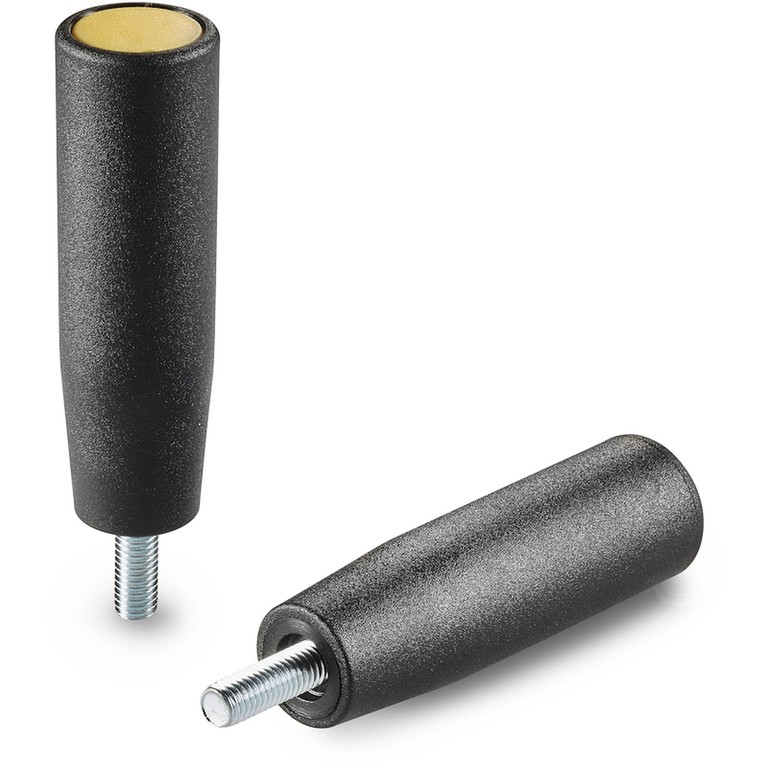

EMPUÑADURA DE MANGO “EUROMODEL” CON PERNO ROSCADO
13
M240
Manici con foro/perno filettato
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Tapón central:
Poliamida gris (RAL 7035 cód. 13).
Colores alternativos tapón:
Anaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarillo(RAL 1021 cód. 10).
Rojo(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Negro(RAL 9011 cód. 01).
Insertos:
Perno roscado de acero galvanizado (tolerancia rosca 6g).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores (con gama reducida) según la tabla de la.
Longitudes del perno ya previstas en el molde:
Para todas las roscas:
10-15-20-25-30-35-40-45-50-55-60-65-70-75-80

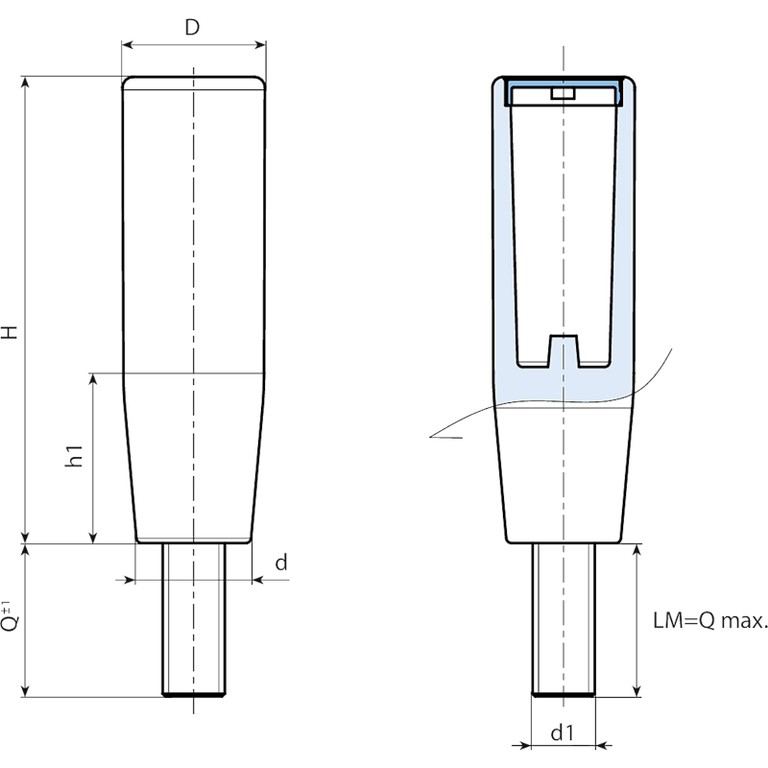

| Código | art. | H | D | d | h1 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| M24090.0003 | M24090.TM08X100113 | 90 | 27,5 | 22,5 | 35 | 80 | M8 | 10 | 65 |
| M24090.0007 | M24090.TM08X150113 | 90 | 27,5 | 22,5 | 35 | 80 | M8 | 15 | 66,5 |
| M24090.0011 | M24090.TM10X100113 | 90 | 27,5 | 22,5 | 35 | 80 | M10 | 10 | 70 |
| M24090.0015 | M24090.TM10X200113 | 90 | 27,5 | 22,5 | 35 | 80 | M10 | 20 | 75 |
| M24090.0019 | M24090.TM12X200113 | 90 | 27,5 | 22,5 | 35 | 80 | M12 | 20 | 83 |
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
LM = Longitud máxima moldeable.
| art. | H | D | d | h1 | LM | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| M24090.TM08X..0113 | 90 | 27,5 | 22,5 | 35 | 80 | M8 | 10-15 | 65-66,5 |
| M24090.TM10X..0113 | 90 | 27,5 | 22,5 | 35 | 80 | M10 | 10-20 | 70-75 |
| M24090.TM12X200113 | 90 | 27,5 | 22,5 | 35 | 80 | M12 | 20 | 83 |
Introduzca en los dos puntos .. del código la longitud del perno elegida. Longitudes perno bajo pedido, con un mínimo de 100 unidades.
LM = Longitud máxima moldeable.
