Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Insertos:
M129:
Perno roscado giratorio de acero galvanizado con ranura hexagonal y muelle giratorio de acero armónico (tolerancia de la rosca 6g).
M129CIN:
Perno roscado giratorio de acero inoxidable (AISI 303), con ranura hexagonal y muelle giratorio de acero inoxidable (AISI 302) (tolerancia de la rosca 6g).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.
Versión M129: con inserto de acero galvanizado.

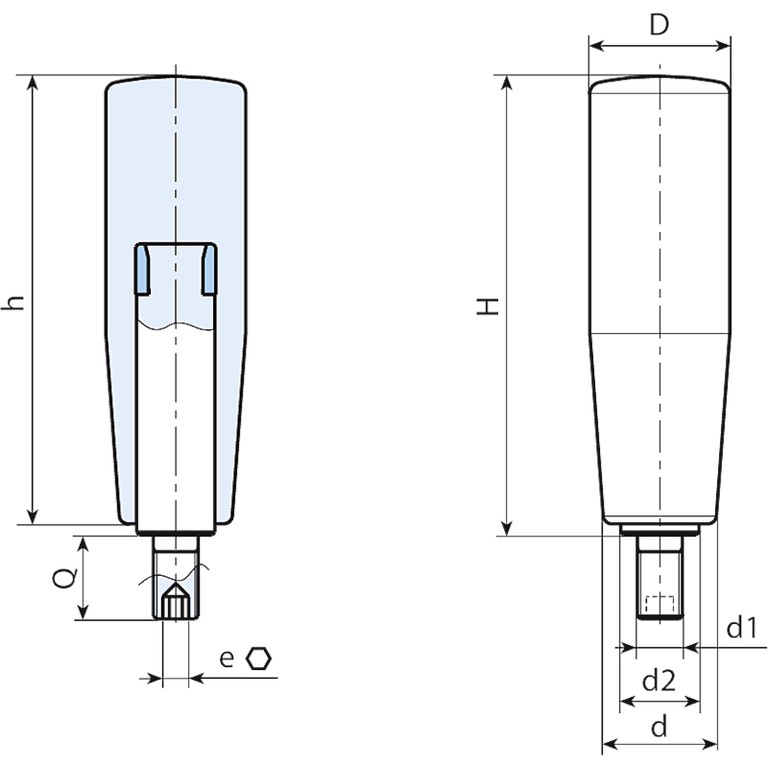

| Código | art. | H | h | D | d | d2 | e | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| M12950.0001 | M12950.TM06X1201 | 52 | 50,5 | 20 | 15 | 10 | 3 | M6 | 12 | 42 |
| M12960.0001 | M12960.TM06X1201 | 62,5 | 60,5 | 23,5 | 18 | 10 | 3 | M6 | 12 | 54 |
| M12960.0003 | M12960.TM08X1501 | 62,5 | 60,5 | 23,5 | 18 | 10 | 4 | M8 | 15 | 60 |
| M12970.0001 | M12970.TM08X1501 | 72 | 70 | 25 | 18,5 | 10 | 4 | M8 | 15 | 92 |
| M12970.0003 | M12970.TM10X1501 | 72 | 70 | 25 | 18,5 | 10 | 4 | M10 | 15 | 94 |
| M12980.0001 | M12980.TM08X1501 | 81.5 | 79 | 26 | 22 | 14 | 4 | M8 | 15 | 98 |
| M12980.0004 | M12980.TM10X1501 | 81.5 | 79 | 26 | 22 | 14 | 5 | M10 | 15 | 104 |
| M12980.0007 | M12980.TM12X1501 | 81.5 | 79 | 26 | 22 | 14 | 5 | M12 | 15 | 104 |
| M12990.0001 | M12990.TM10X1501 | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M10 | 15 | 118 |
| M12990.0003 | M12990.TM12X1501 | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M12 | 15 | 120 |
Versión M129CIN: con inserto de acero inoxidable (AISI 303).
| Código | art. | H | h | D | d | d2 | e | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| M12950.0002 | M12950.TM06X1201CIN | 52 | 50,5 | 20 | 15 | 10 | 3 | M6 | 12 | 42 |
| M12960.0002 | M12960.TM06X1201CIN | 62,5 | 60,5 | 23,5 | 18 | 10 | 3 | M6 | 12 | 54 |
| M12960.0004 | M12960.TM08X1501CIN | 62,5 | 60,5 | 23,5 | 18 | 10 | 4 | M8 | 15 | 60 |
| M12970.0002 | M12970.TM08X1501CIN | 72 | 70 | 25 | 18,5 | 10 | 4 | M8 | 15 | 92 |
| M12980.0003 | M12980.TM08X1501CIN | 81.5 | 79 | 26 | 22 | 14 | 4 | M8 | 15 | 98 |
| M12980.0005 | M12980.TM10X1501CIN | 81.5 | 79 | 26 | 22 | 14 | 5 | M10 | 15 | 104 |
| M12980.0011 | M12980.TM12X1501CIN | 81.5 | 79 | 26 | 22 | 14 | 5 | M12 | 15 | 104 |
| M12990.0002 | M12990.TM10X1501CIN | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M10 | 15 | 118 |
| M12990.0004 | M12990.TM12X1501CIN | 92 | 89,5 | 28 | 23,5 | 14 | 5 | M12 | 15 | 120 |
