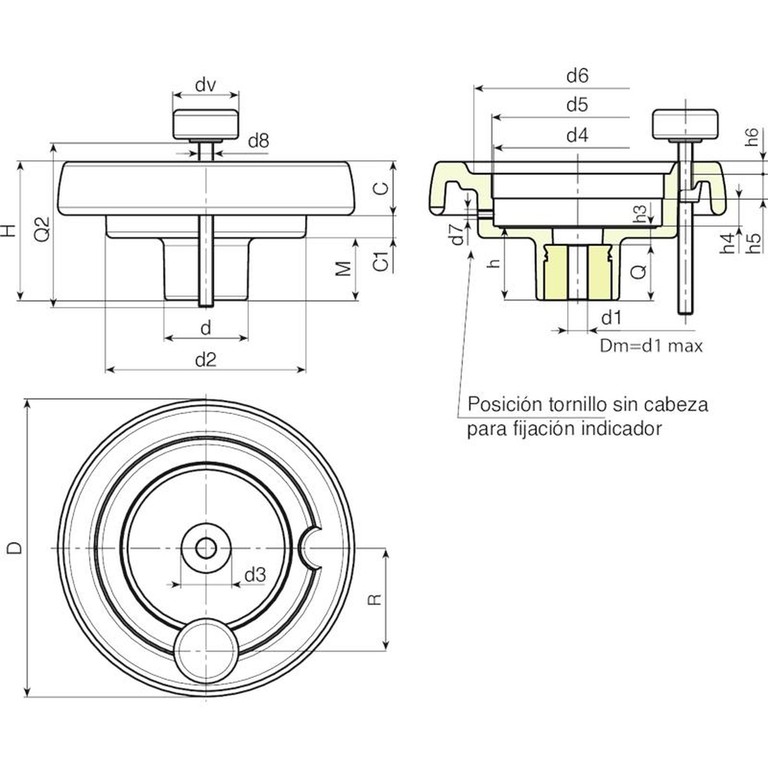

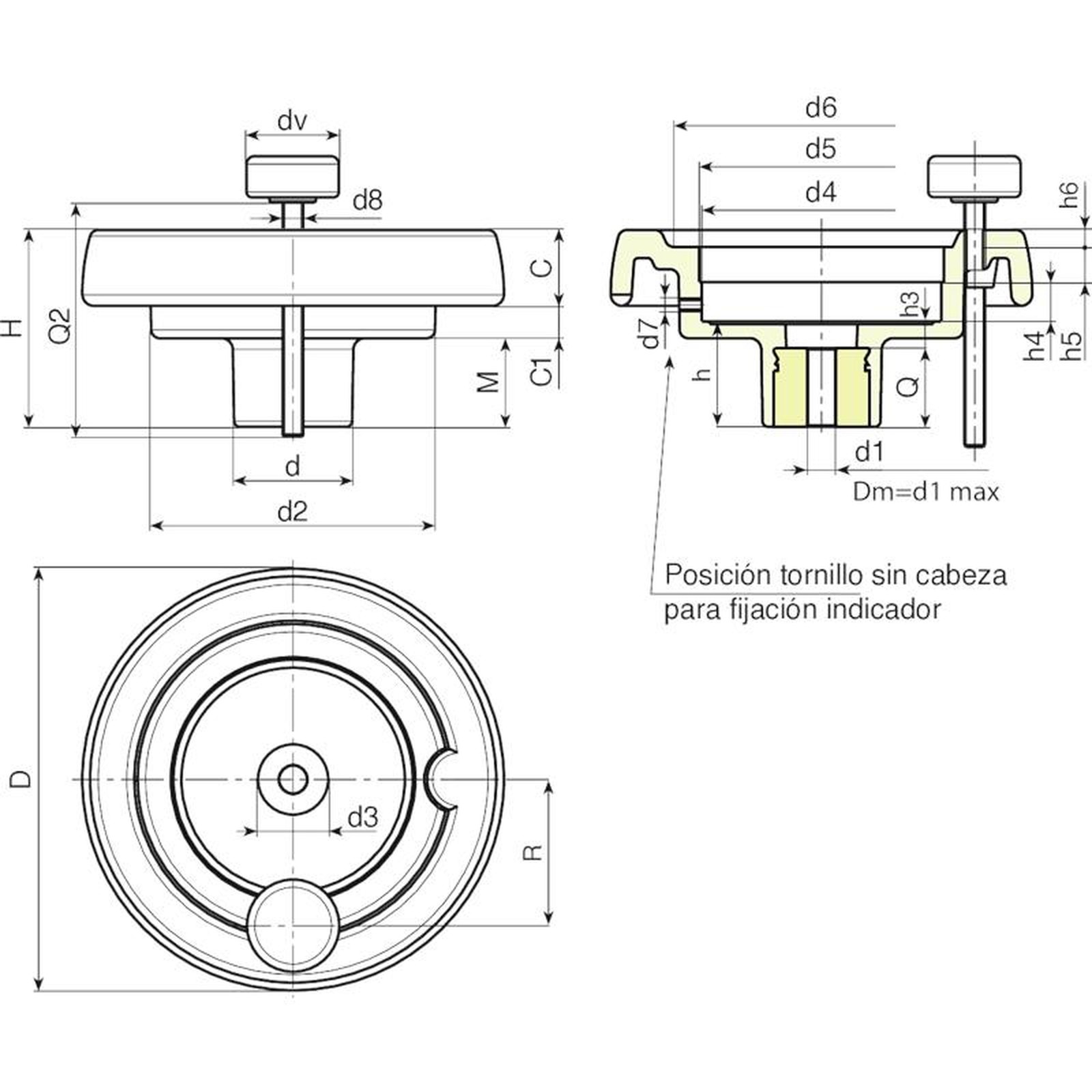

POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR Y BOTÓN DE BLOQUEO

Materiales:

Poliamida reforzada y estabilizada.

Resistente a aceites y grasas.

Superficie:

Satinada.

Color:

Negro(RAL 9011).

Inserto:

Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

Indicador instalable:

Utilice indicadores gravitacionales modelos serie K650 o K660. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador y el correspondiente tornillo sin cabeza de fijación d7 se deben comprar por separado. Para más información sobre los indicadores, consulte las páginas correspondientes a los artículos K650 y K660.

(*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

Pomo de fijación:

Pomo cilíndrico art. G793-36 con perno roscado.

Fijación:

Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.

Requerimientos especiales:

Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

El indicador se debe solicitar aparte.

Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

Correspondencias diámetros/indicadores:

d5=50 --> K650050

d5=80 --> K650080 o K660080
