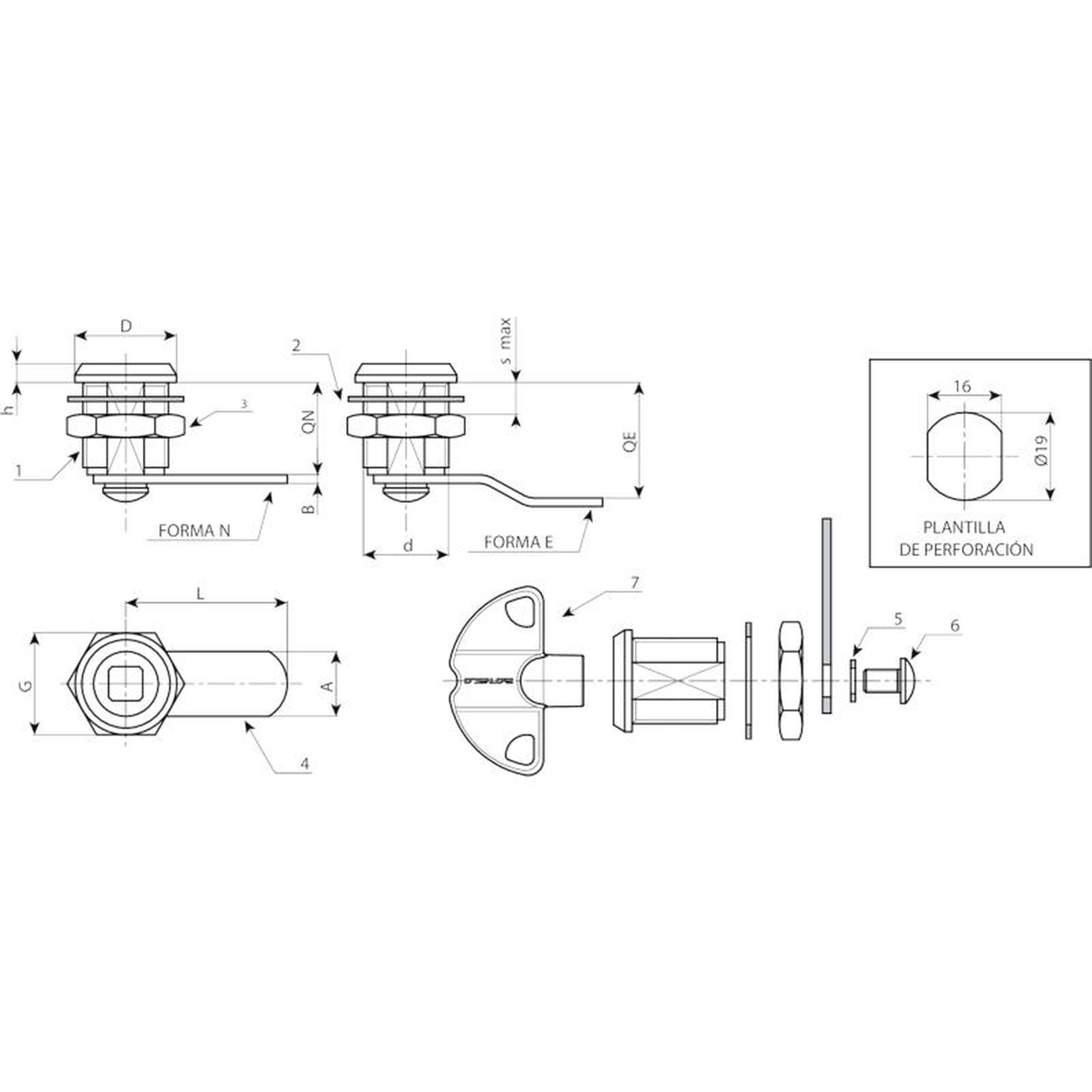

Materiales:
(1) Cuerpo cerradura M19 (estátor), rotor de zamak fundido a presión. Llave con orificio cuadrado 7 mm.
(2) Arandela elástica d. 24x1 con orificio 19,4 de acero.
(3) Tuerca hexagonal de fijación M19x1 de acero.
(4) Palanca de cierre de acero. (Qn forma N recta - Qe forma E plegada externa).
(5) Arandela elástica d. 12x1,5 cónica de acero.
(6) Tornillo de fijación M5x8 con cabeza redonda de estrella de acero.
Superficie:
(1) Niquelada.
(2-5) Pavonada.
(3-4-6) Galvanizado azul estándar.
Llave (opcional):
(7) Llave de plástico rojo. Art. J09050.TQ0816.
ATENCIÓN: La llave no está incluida. Se debe solicitar por separado.
Rotación:
90°.
Requerimientos especiales:
Ninguna.
Nueva versión del producto
| Código | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (máx.) | s1 | Peso (g) | Llave |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
