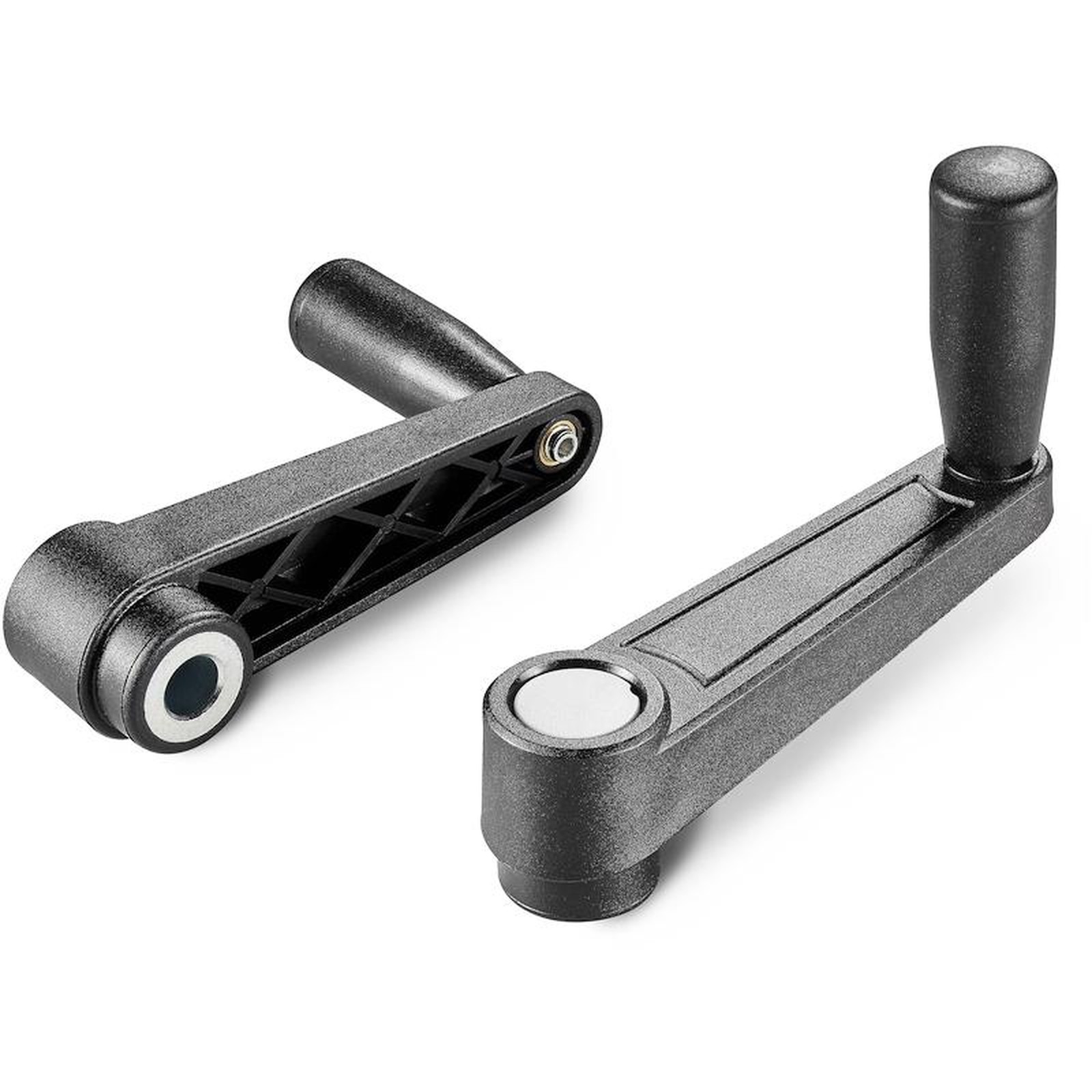

MANIVELA CON CASQUILLO ORIFICIO LISO Y MANGO GIRATORIO M129

05

E222


Manovelle con foro liscio

    Material:

    Poliamida reforzada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro(RAL 9011).

    Tapón central:

    Poliamida gris (RAL 7035 cód. 13).

    Colores alternativos del tapón:

    Anaranjado(RAL 2004 cód. 02).

    Rojo(RAL 3000 cód. 16).

    Celeste(RAL 5015 cód. 07).

    Verde(RAL 6024 cód. 17).

    Amarillo(RAL 1021 cód. 10).

    Negro(RAL 9011 cód. 01).

    Insertos:

    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Inserto lateral:

    Casquillo con orificio roscado pasante de latón.

    Mango lateral:

    Mango giratorio art. M129.

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

    Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

    Ficha de datos

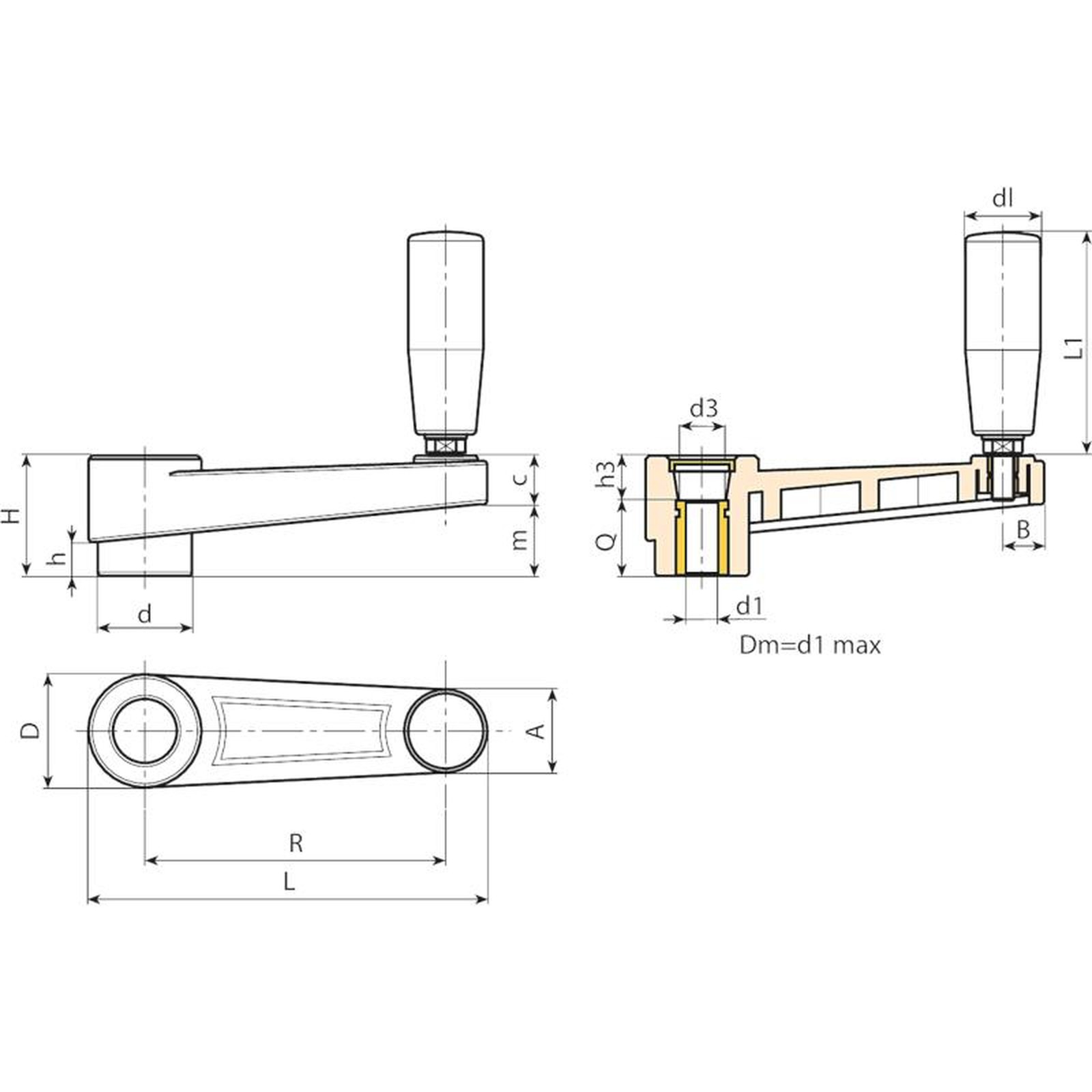

    Código Art. L R H D d m c A B h d3 h3 dm d1 H10 Q dl L1 Peso (g)
    E222065.0008 E222065.TP0501 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 5 20 20 52 111
    E222065.0003 E222065.TD1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 52 117
    E222065.0004 E222065.TD1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 52 114
    E222080.0013 E222080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 20 52 135
    E222080.0003 E222080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 52 140
    E222080.0005 E222080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 52 136
    E222110.0001 E222110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 8 28 23,5 63 182
    E222110.0007 E222110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 63 179
    E222110.0004 E222110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 63 175
    E222140.0001 E222140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 8 30 25 72 271
    E222140.0003 E222140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 25 72 265
    E222140.0004 E222140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14 30 25 72 261
    E222140.0005 E222140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 25 72 255
    E222185.0001 E222185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 08 34 26 82 450
    E222185.0004 E222185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 82 442
    Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
    Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
