POMO DE MANIOBRA DE DOS RADIOS CON MANGO GIRATORIO M202
D211
Volantini a razze
Materiales:
Poliamida reforzada y estabilizada. Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Tapón central:
Poliamida gris (RAL 7035 cód. 13).
Colores alternativos tapón:
Anaranjado(RAL 2004 cód. 02).
Azul(RAL 5015 cód. 07).
Amarillo(RAL 1021 cód. 10).
Rojo(RAL 3000 cód. 16).
Verde(RAL 6024 cód. 17).
Negro(RAL 9011 cód. 01).
Inserto principal:
Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).
Inserto lateral:
Casquillo con orificio roscado pasante de latón.
Mango lateral:
Manico girevole art. M202.
Cubo:
Cubo macizo.
(*) Cubo descargado.
Fijación:
Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.
Requerimientos especiales:
Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.
Bajo pedido, y por determinadas cantidades, colores del pomo de radios, del mango y del tapón (con gama reducida) según la tabla de colores.

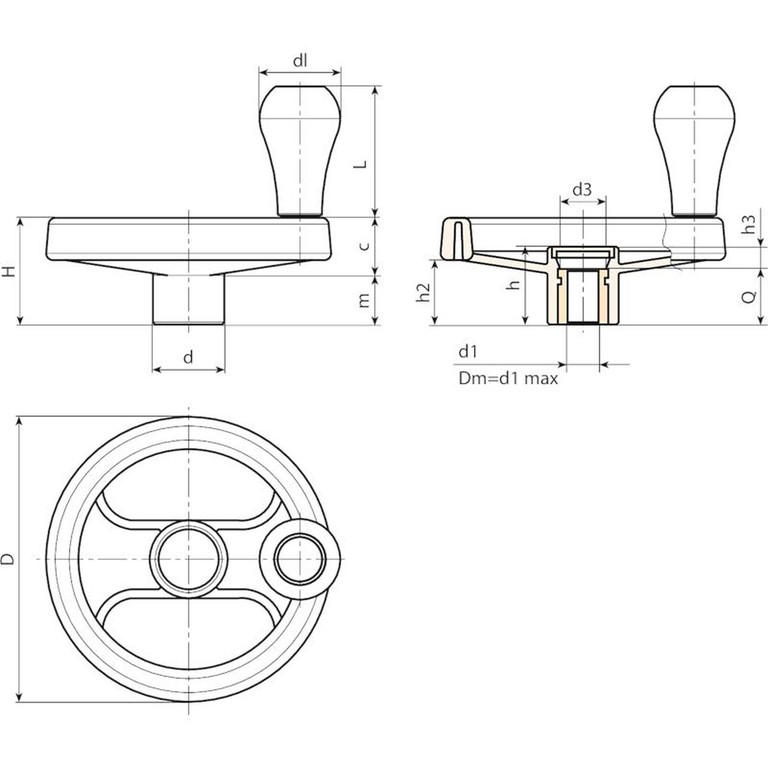

| Código | Art. | D | D2 | H | h | d | m | c | h2 | h3 | d3 | dl | L | Dm | d1 H10 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D211250.0001 | D211250.TD0801P | 252 | 257 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 40 | 63,5 | 28 | 8 | 36 | 1100 |
| D211350.0001 | D211350.TD0801P | 349 | - | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 40 | 63,5 | 30 | (*) 8 | 32 | 1630 |
