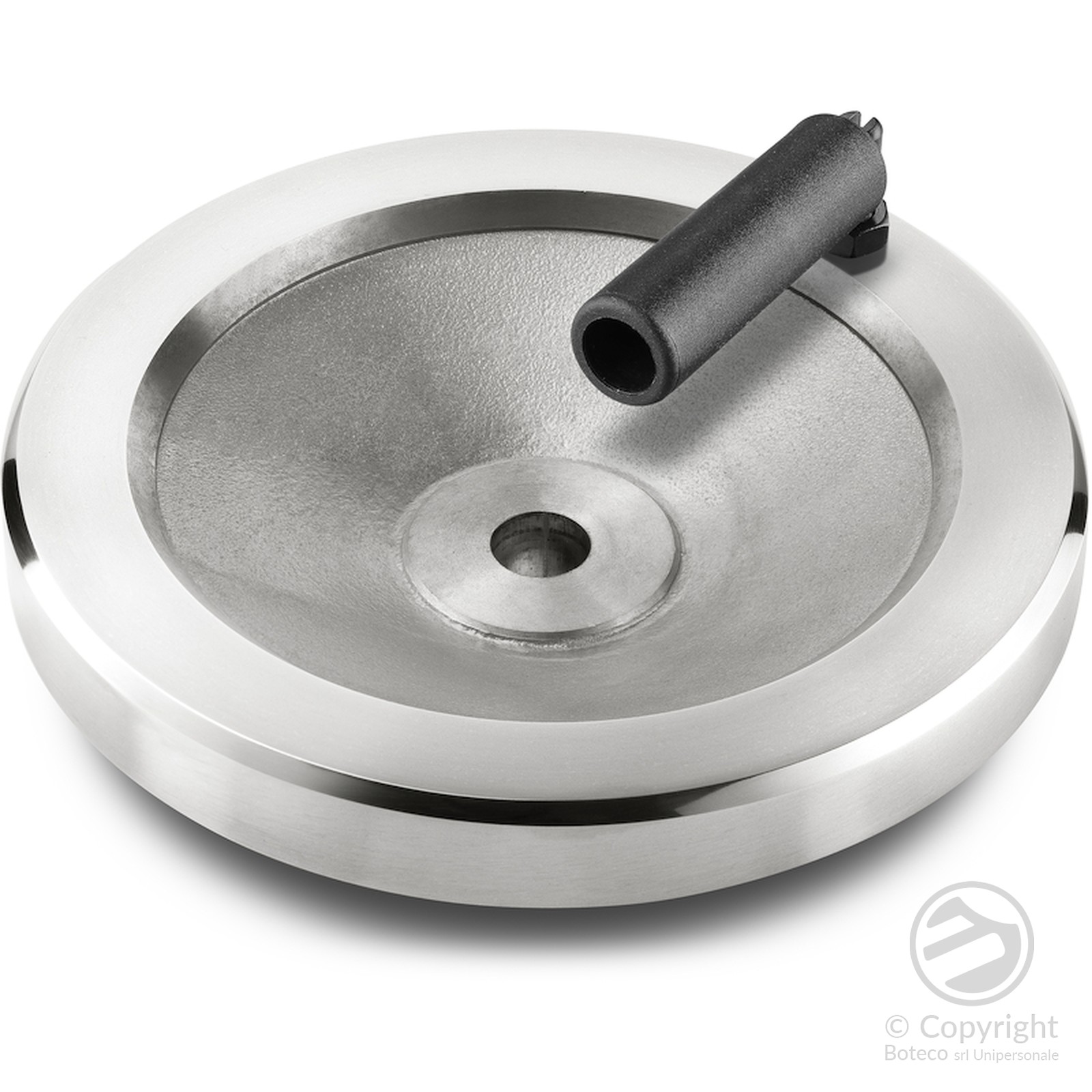

Materiales:
Aluminio.
Superficie:
Superficie satinada, aparte las zonas (T) torneadas con baja rugosidad.
Color:
Natural.
Mango lateral:
Mango giratorio y plegable art. M136.
Orificio:
Orificio liso pasante, reelaborado con tolerancia H7.
Fijación:
Para eventuales sistemas de fijación, la realización de lengüetas o de agujeros cuadrados, consúltense las notas técnicas anexas al catálogo.
Requerimientos especiales:

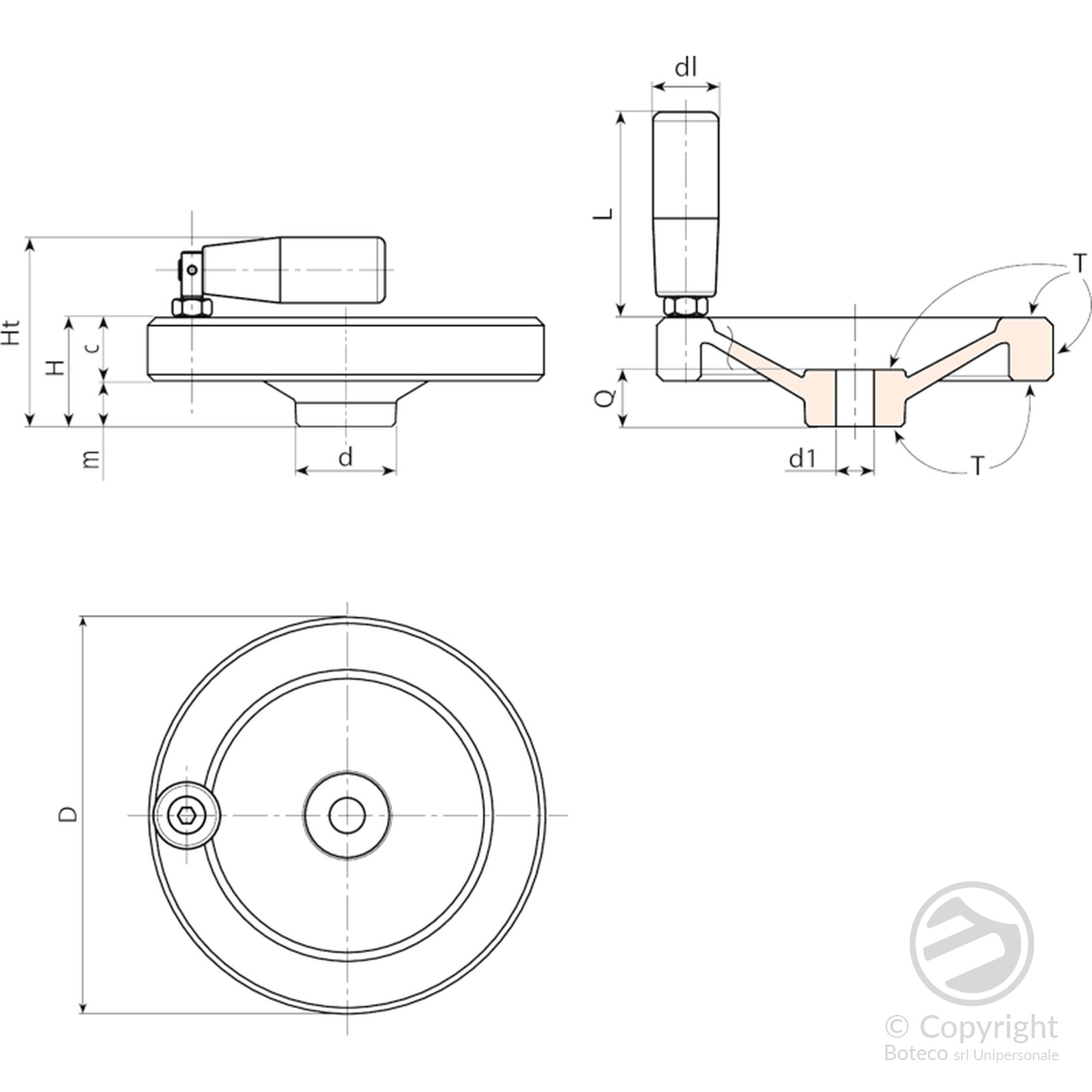

Bajo pedido, y por determinadas cantidades, los pomos se pueden suministrar con el orificio d1 según dibujo.
| Código | Art. | d | D | H | m | c | Q | d1 H7 | Ht | dl | L | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C498080.0001 | C498080.AD08 | 26 | 80,5 | 28,5 | 14 | 14,5 | 16 | 10 | 52,5 | 19,5 | 55 | 171 |
| C498100.0001 | C498100.AD10 | 30,5 | 101 | 33 | 15 | 18 | 17 | 10 | 57 | 19,5 | 55 | 285 |
| C498125.0001 | C498125.AD12 | 31,5 | 125,5 | 34,5 | 14,5 | 20 | 18 | 12 | 63,5 | 23,5 | 75,5 | 451 |
| C498160.0001 | C498160.AD15 | 42 | 161 | 40 | 19,5 | 20,5 | 20 | 15 | 69 | 23,5 | 75,5 | 738 |
| C498200.0001 | C498200.AD18 | 51,5 | 201 | 45 | 24,5 | 20,5 | 24 | 18 | 80 | 26 | 89 | 1164 |
Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H7).
