Materiales:
Aluminio.
Superficie:
Superficie satinada, aparte las zonas (T) torneadas con baja rugosidad.
Color:
Natural.
Orificio:
Orificio liso pasante, reelaborado con tolerancia H7.
Fijación:
Para eventuales sistemas de fijación, la realización de lengüetas o de agujeros cuadrados, consúltense las notas técnicas anexas al catálogo.
Requerimientos especiales:

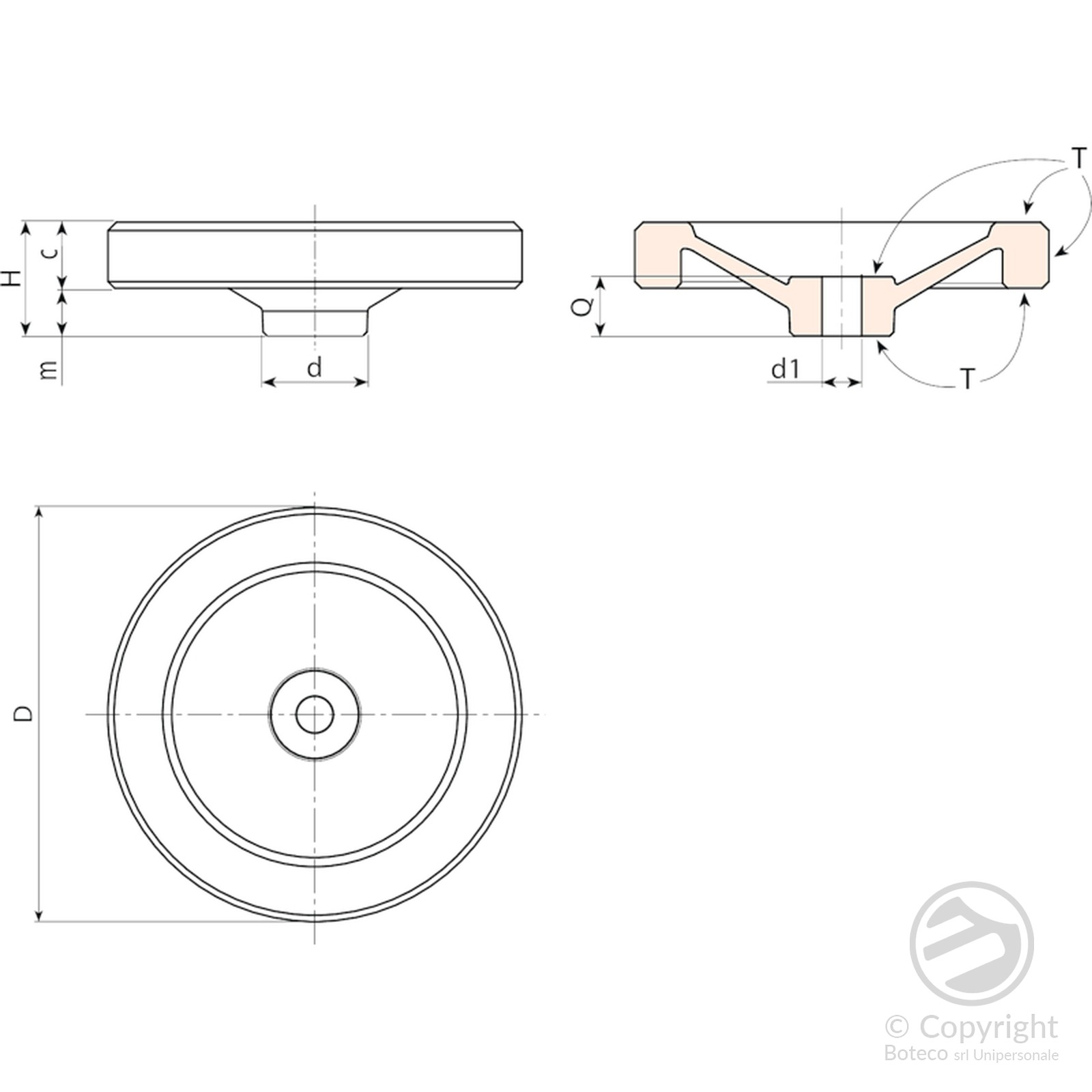

Bajo pedido, y por determinadas cantidades, los pomos se pueden suministrar con el orificio d1 según dibujo.
| Código | Art. | d | D | H | m | c | Q | d1 H7 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| C496080.0001 | C496080.AD10 | 26 | 80,5 | 28,5 | 14 | 14,5 | 16 | 10 | 141 |
| C496100.0001 | C496100.AD10 | 30,5 | 101 | 33 | 15 | 18 | 17 | 10 | 255 |
| C496125.0001 | C496125.AD12 | 31,5 | 125,5 | 34,5 | 14,5 | 20 | 18 | 12 | 395 |
| C496160.0001 | C496160.AD15 | 42 | 161 | 40 | 19,5 | 20,5 | 20 | 15 | 682 |
| C496200.0001 | C496200.AD18 | 51,5 | 201 | 45 | 24,5 | 20,5 | 24 | 18 | 1036 |
Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H7).
