W806
RASTBOLZEN MIT GRIFF UND AUS BRÜNIERTEM STAHL (SCHWEISSBAR)
Rastbolzen mit glattem Körper mit alternativen Befestigungen
Material:
(4) Sterngriff aus Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
(4) Matt.
(1-2) Glatt.
Farbe:
(4) Schwarz (RAL 9011).
(1-2) Schwarz nach Brünierung.
Einsatz:
(3) Feder aus verzinktem Stahl.
(2) Korpus aus schweißbarem Stahl.
(1) Raststift aus hochfestem gehärtetem Stahl.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen ist der Griff erhältlich in den Farben der Tabelle.
ACHTUNG:
Damit beim Schweißen des Stahlkorpus an die Maschine keine Probleme auftreten, ist der Kunststoffgriff im Lieferzustand nicht montiert. Der Griff kann nach dem Abkühlen des Teils angeschraubt werden.

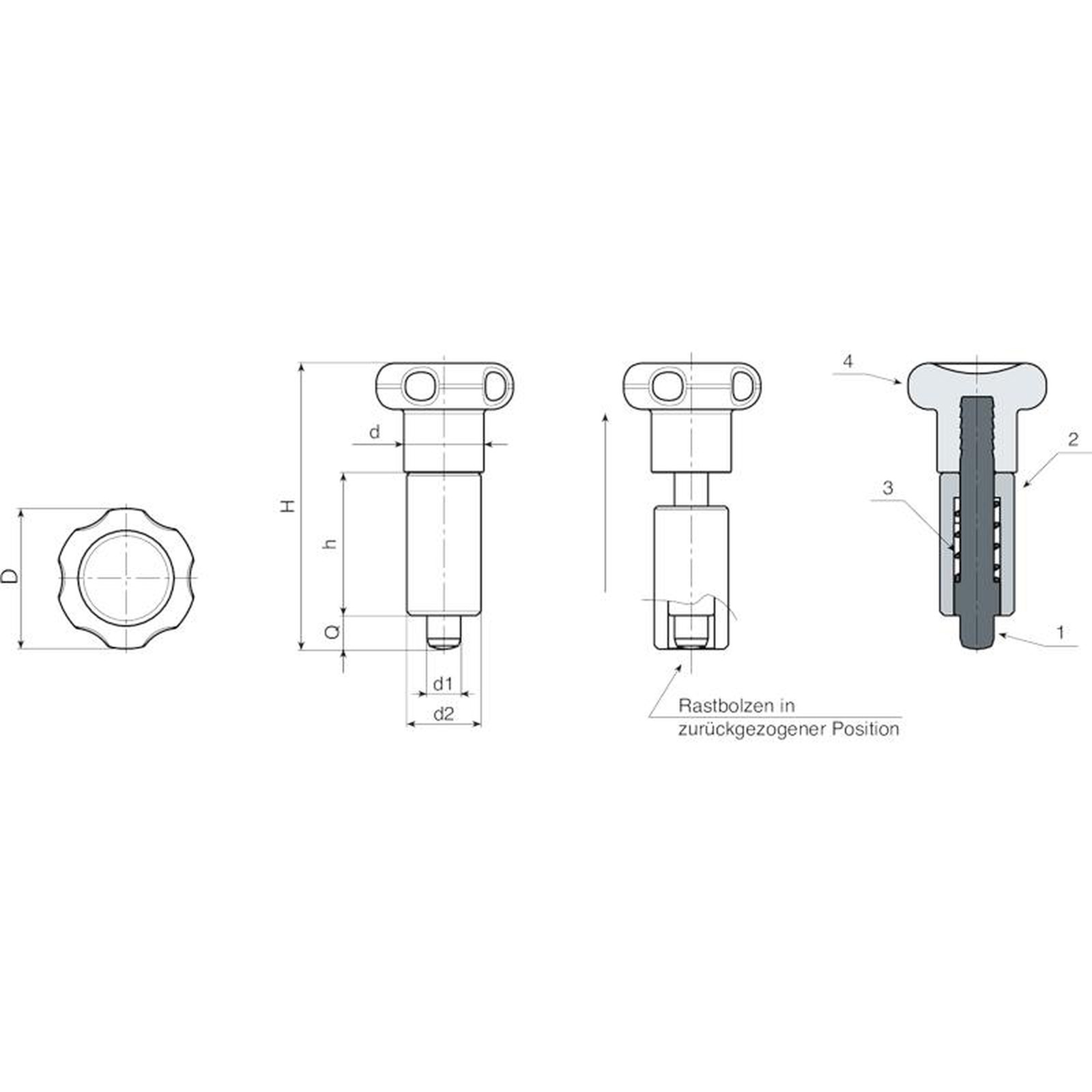

| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
