RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH

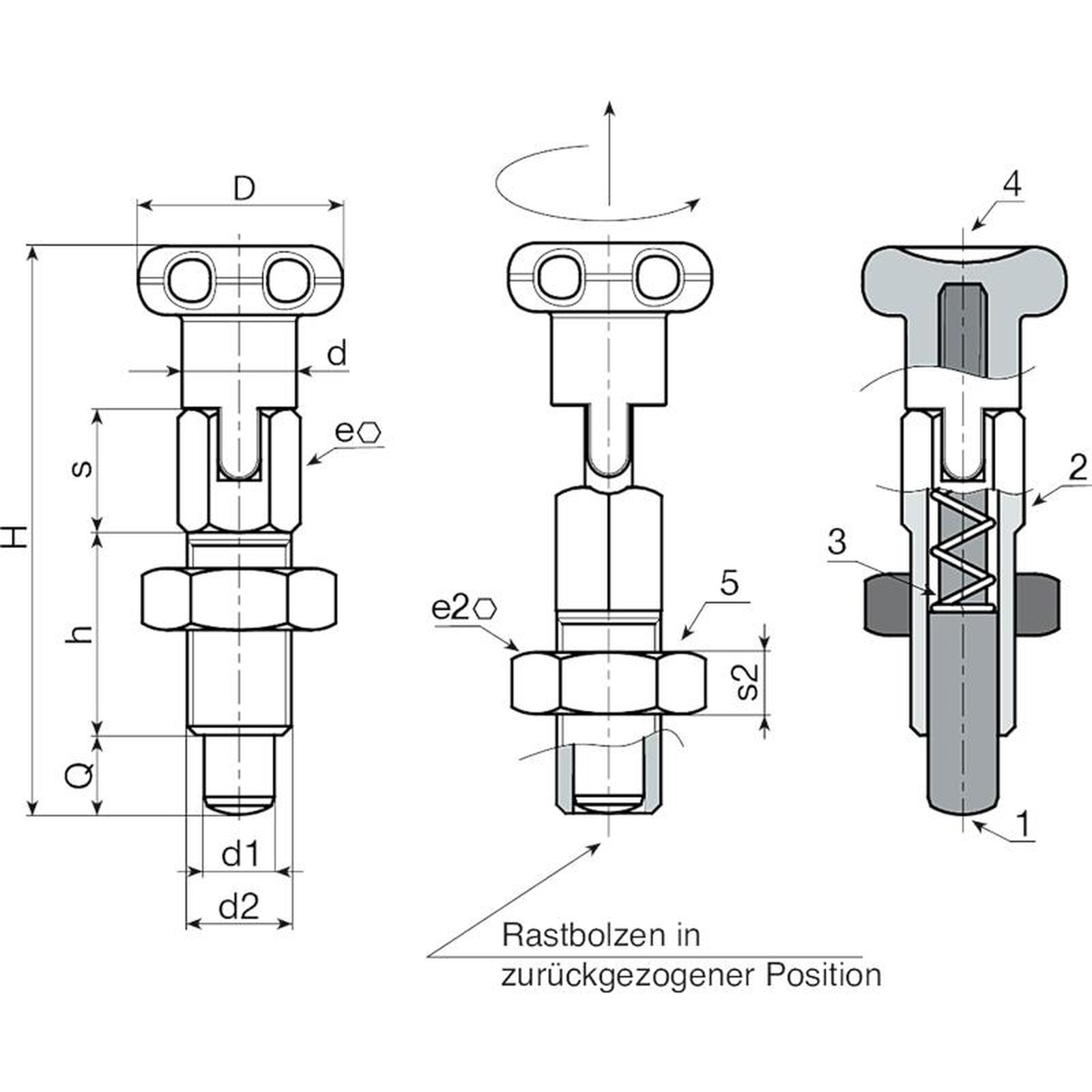

Rastbolzen mit grober Steigung - Ganzedelstahl
Material:
(1) Raststift aus Edelstahl (AISI 303).
(2) Rastbolzenkorpus mit Rastsperre, aus Edelstahl (AISI 303).
(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Edelstahl (AISI 303).
(5) Kontermutter aus Edelstahl (AISI 304) (UNI 5589).
Oberfläche:
Matt.
Farbe:
Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
> Die Mutter ist im Lieferzustand bereits montiert.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.
Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.
Ausführung W738 CIN - mit Mutter
| Code | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W738.0001 | W738.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 13 | 5 | 5 | 5 | 26 |
| W738.0002 | W738.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 71 |
| W738.0003 | W738.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 110 |
