W723CIN
RASTBOLZEN AUS EDELSTAHL MIT GRIFF UND RASTSPERRE - MIT KONTERMUTTER ERHÄLTLICH
Rastbolzen mit Feinsteigung - Ganzedelstahl
Material:
(1) Raststift aus Edelstahl (AISI 303).
(2) Sechskantmutter aus Edelstahl (AISI 303).
(3) Feder aus Edelstahl (AISI 301).
(4) Sterngriff aus Edelstahl (AISI 303).
(5) Befestigungsschraube aus Edelstahl (AISI 304) mit Innensechskant
Oberfläche:
Matt.
Farbe:
Natur.
ACHTUNG:
> Wir empfehlen die Ausführung der Bohrung für die Aufnahme des Raststiftes mit Toleranz H7.
> Die Mutter ist im Lieferzustand bereits montiert.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen kann der Rastbolzen in Einzelteilen geliefert werden.
Auf Anfrage kann die Kontermutter im nicht montierten Zustand geliefert werden.
Ausführung W723 CIN - mit Mutter

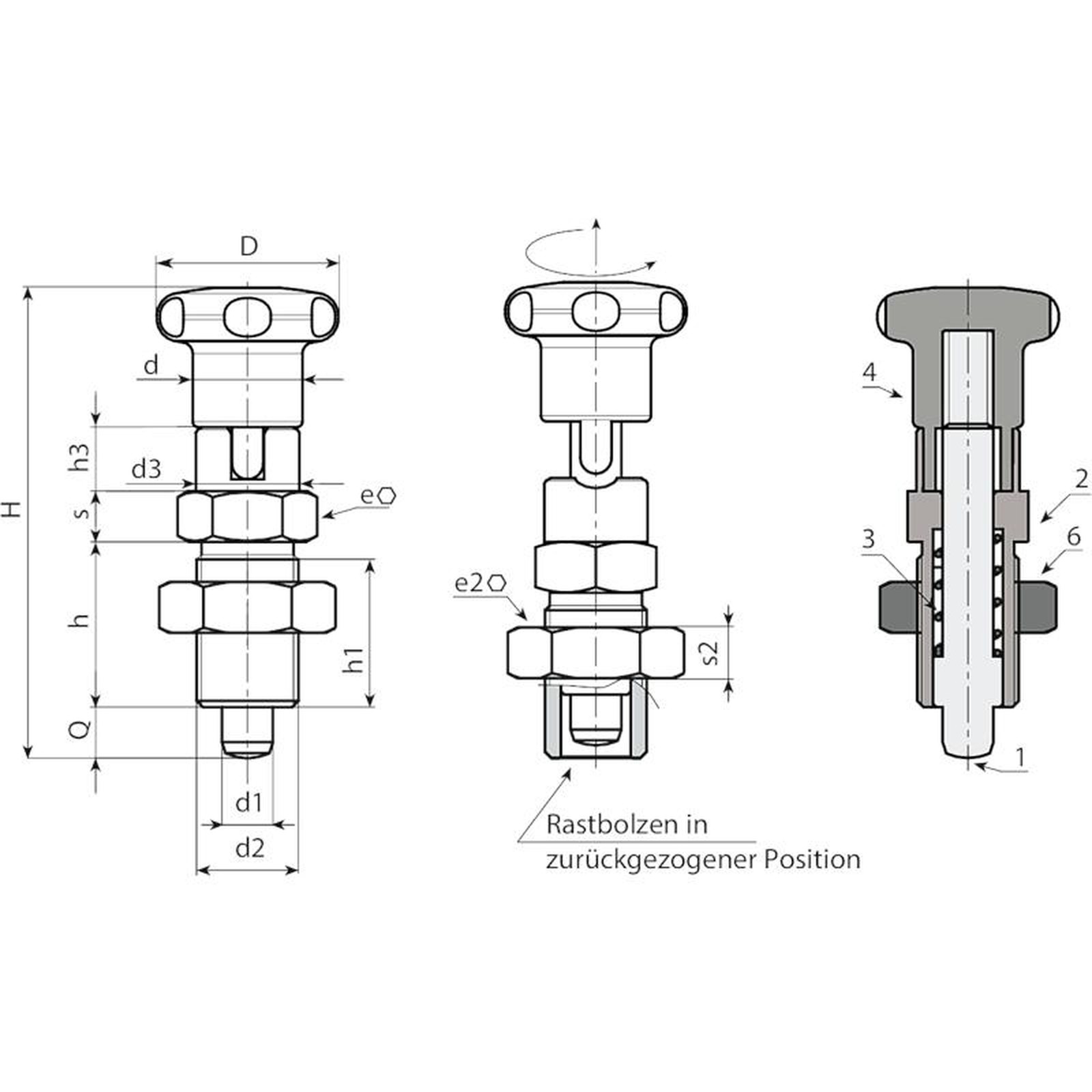

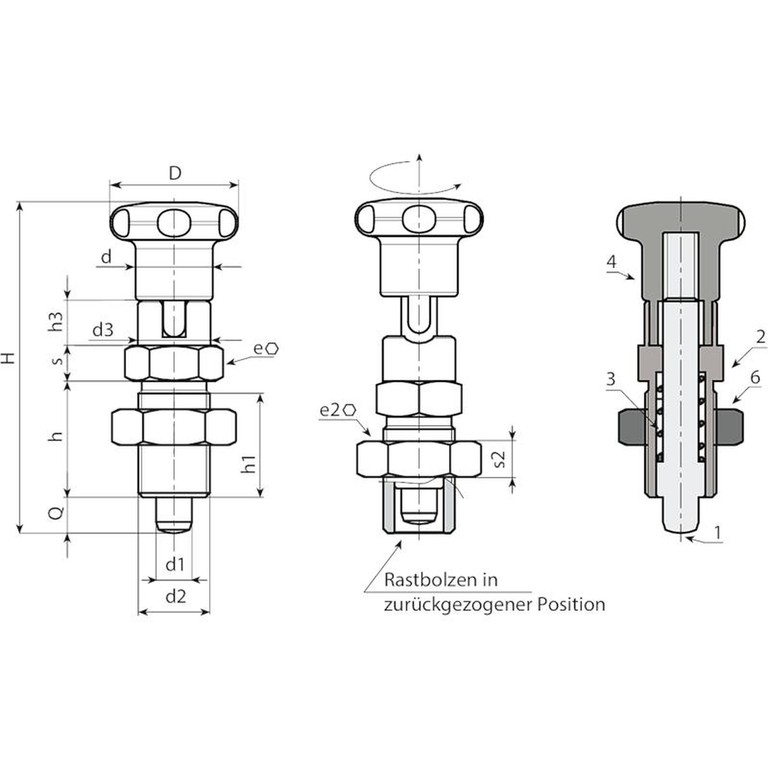

| Code | Art. | D | H | h | h1 | h3 | d3 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W723.0001 | W723.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | 12 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W723.0002 | W723.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | 14 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W723.0004 | W723.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | 19 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W723.0005 | W723.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | 19 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 240 |
