R602
LENKROLLE AUS POLYPROPYLEN UND LAUFFLÄCHE AUS THERMOPLASTISCHEM KAUTSCHUK UND RUNDER DREHEINHEIT MIT BOHRUNG UND FESTSTELLER
Räder aus PP/synthetischem Gummi (zur kollektiven Nutzung)

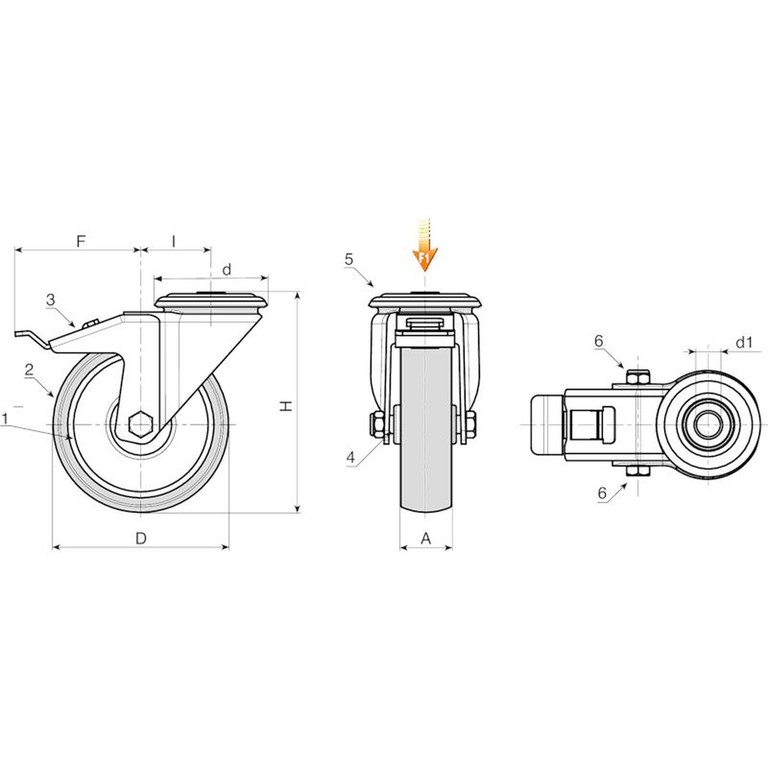

Material:
Radkörper:
Polypropylen.
Lauffläche:
Thermoplastischer synthetischer Kautschuk. Härte 93 ± 3 Shore A.
Oberfläche:
Glatt.
Farbe:
(1) Dunkelgrau.
(2) Hellgrau.
(3-4-5-6-7) Blau nach Verzinkung.
Nabe (4):
Bohrung d1. Zur Sicherung ist zwischen Gewindebolzen und Bohrung ein Stift aus verzinktem Stahl angebracht.
Bügel (3):
Gabel aus Stahl (DD13), mit integrierter Feststellung. Feststellhebel aus grauem Kunststoff.
Dreheinheit (5):
Gabelkopf mit doppelter Kugellagerung und Bohrung zur Befestigung (Toleranz H7).
Radbefestigung (6):
Sechskantschraube aus Stahl, gekoppelt mit einer Stahlmutter.
Weitere Möglichkeiten:
Auf Wunsch ist die Rolle in einem elektrisch hoch leitenden Material (ESD) erhältlich.
| Code | Art. | D | A | H | I | d | F | d1 H7 | Gewicht (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R602050.0001 | R602050.T18D12 | 50 | 18 | 70 | 26 | 48 | 80 | 12 | - | 40 |
| R602063.0001 | R602063.T22D12 | 63 | 22 | 90 | 26 | 48 | 84 | 12 | - | 60 |
| R602080.0001 | R602080.T22D12 | 80 | 22 | 109 | 25 | 48 | 84 | 12 | - | 60 |
| R602100.0001 | R602100.T27D12 | 100 | 27 | 134 | 36 | 57 | 106 | 12 | - | 80 |
| R602125.0001 | R602125.T27D12 | 125 | 27 | 159 | 35 | 57 | 106 | 12 | - | 80 |
| Code | Art. | D | A | H | I | d | F | d1 H7 | Gewicht (g) | F1 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| R602050.0002 | R602050.T18D12ESD | 50 | 18 | 70 | 26 | 48 | 80 | 12 | - | 40 |
| R602060.0001 | R602060.T22D12ESD | 60 | 22 | 90 | 26 | 48 | 84 | 12 | - | 60 |
| R602080.0002 | R602080.T24D12ESD | 80 | 24 | 109 | 25 | 48 | 84 | 12 | - | 60 |
| R602100.0002 | R602100.T29D12ESD | 100 | 29 | 134 | 36 | 57 | 106 | 12 | - | 80 |
| R602125.0002 | R602125.T29D12ESD | 125 | 29 | 159 | 35 | 57 | 106 | 12 | - | 80 |
