DREHBARER KUGELGRIFF “EUROMODEL” MIT SCHRAUBE UND BUCHSE
13
M202
Manici girevoli
Material:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz(RAL 9011).
Abdeckung:
(1) Graues Polyamid (RAL 7035 Code 13).
Alternativfarben Abdeckung:
Orange(RAL 2004 Code 02).
Blau(RAL 5015 Code 07).
Gelb(RAL 1021 Code 10).
Rot(RAL 3000 Code 16).
Grün(RAL 6024 Code 17).
Schwarz(RAL 9011 Code 01).
Einsatz:
(2) Gewindeschraube aus verzinktem Stahl DIN 912 / UNI 5931.
(3) Adapterbuchse mit Durchgangsbohrung, aus verzinktem Stahl.
ACHTUNG:
Der Griff wird im abmontierten Zustand geliefert und einzeln verpackt.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
Kundenspezifische Materialien der Einsätze.
Auf Anfrage und ab bestimmten Abnahmemengen sind die Farben (Achtung: reduziertes Spektrum) aus der Farbtabelle erhältlich.

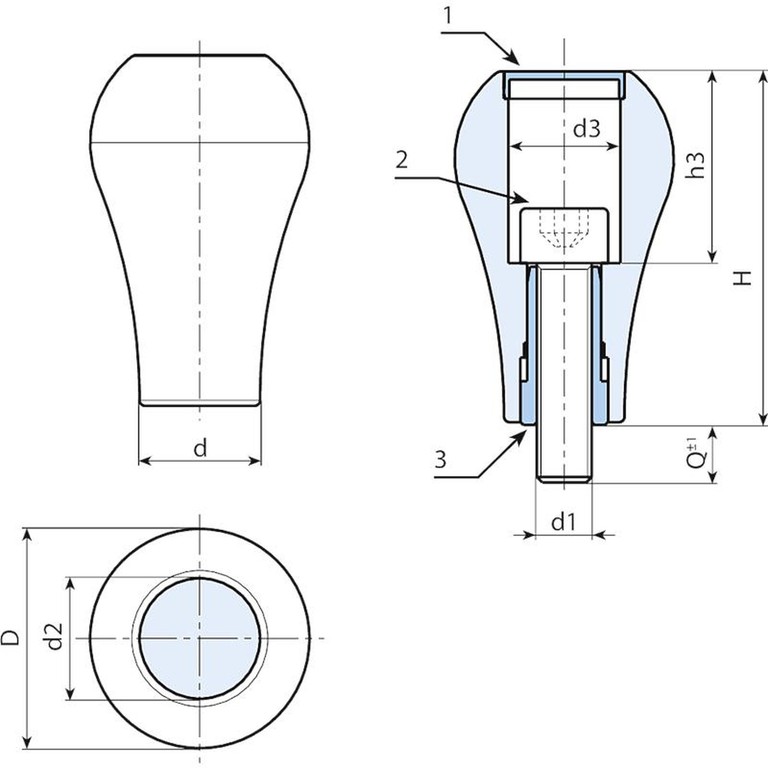

| Code | Art. | H | D | d | d2 | d3 | h3 | d1 6g | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| M20264.0002 | M20264.TM08X1101Z1 | 64 | 40 | 22,5 | 22 | 20,5 | 34,5 | M8 | 9 | 92 |
| M20264.0006 | M20264.TM10X1101Z1 | 64 | 40 | 22,5 | 22 | 20,5 | 34,5 | M10 | 10,5 | 97 |
