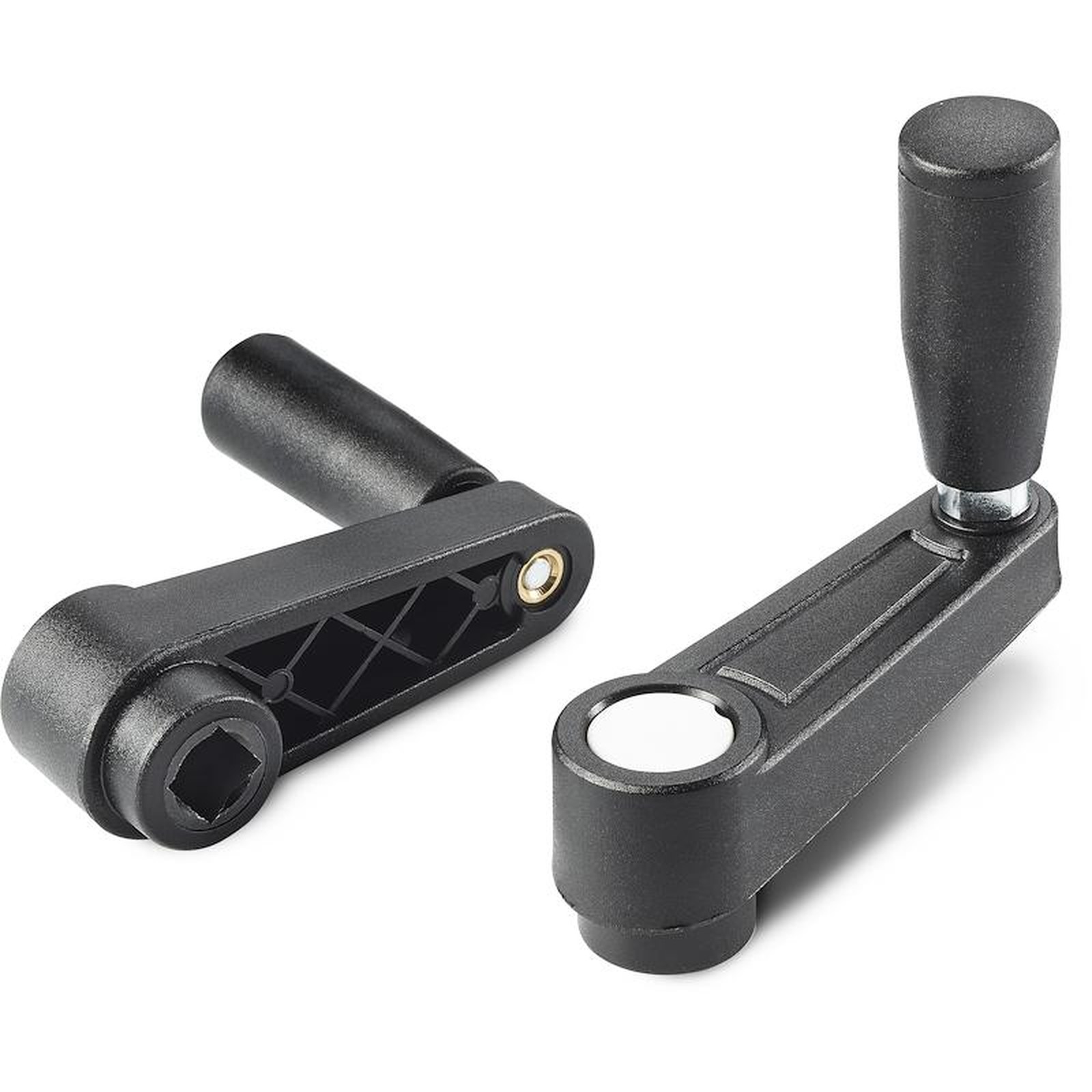

HANDKURBEL MIT INNENVIERKANT UND DREHGRIFF M145
05
E331
Manovelle con foro quadro
Materiale:
Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.
Oberfläche:
Matt.
Farbe:
Schwarz(RAL 9011).
Abdeckung:
Polyamid grau (RAL 7035 Code 13).
Alternativfarben Abdeckung:
Orange(RAL 2004 Code 02).
Rot(RAL 3000 Code 16).
Hellblau(RAL 5015 Code 07).
Grün(RAL 6024 Code 17).
Gelb(RAL 1021 Code 10).
Schwarz(RAL 9011 Code 01).
Einsatz:
Buchse mit durchgehender Vierkantbohrung aus brüniertem Stahl (Toleranz H10).
Seitlicher Einsatz:
Durchgangsgewinde aus Messing.
Seitengriff:
Drehgriff Art. M145.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
Individuelle Farben möglich, siehe Farbtabelle.

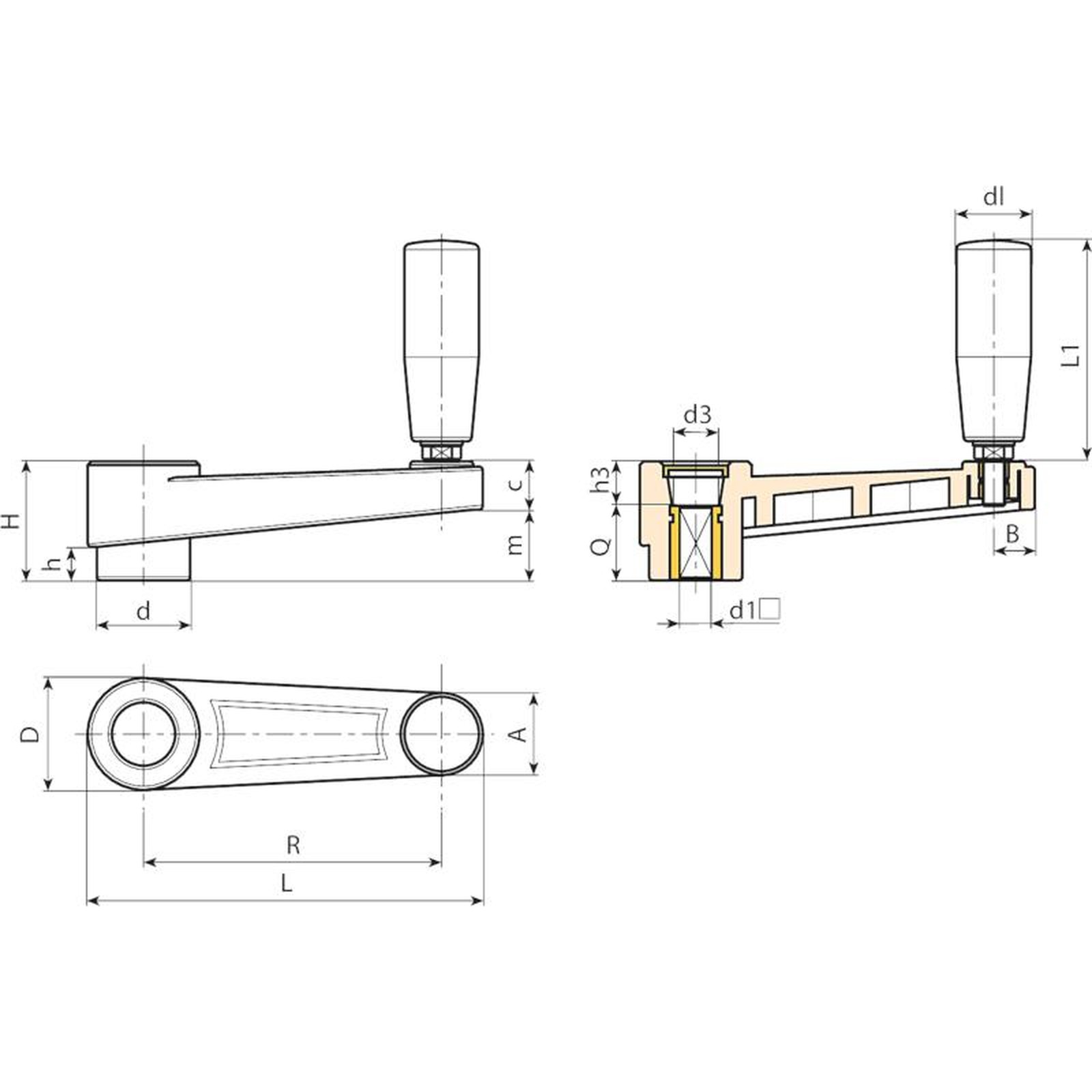

| Code | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 H10 | Q | dl | L1 | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E331065.0002 | E331065.TQ0601P | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 6 | 20 | 20 | 56 | 111 |
| E331065.0001 | E331065.TQ0801P | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 8 | 20 | 20 | 56 | 117 |
| E331080.0001 | E331080.TQ1001P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 10 | 24 | 20 | 56 | 140 |
| E331110.0001 | E331110.TQ1201P | 140 | 110 | 39 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 12 | 28 | 23,5 | 68 | 177 |
| E331140.0001 | E331140.TQ1401P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 14 | 30 | 25 | 77 | 267 |
| E331185.0001 | E331185.TQ1701P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 17 | 34 | 26 | 86 | 400 |
