Material:
W500:
Stahl der Festigkeitsklasse 5.8.
W500CIN:
Edelstahl (AISI 303).
Oberfläche:
Mit geringer Rauheit gedreht.
Farbe:
W500:
Vernickelt (galvanische Behandlung).
W500 CIN:
Natur.
Alternative Oberflächenausführungen:
Brünierung:
(Bitte den Endbuchstaben der Artikelnummer (H) durch den Buchstaben B ersetzen (W500070.SM0801B).
Verzinkung:
(Bitte den Endbuchstaben der Artikelnummer (H) durch den Buchstaben Z ersetzen (W500070.SM0801Z).
Handgriff:
Knopf I500 aus glasfaserverstärktem PA6, Farbe schwarz (RAL 9011).
Griffbefestigung:
Aufgepresst und demontierbar.
Loch:
Innengewinde (Gewindetoleranz 6H).
Befestigung:
Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog.
Weitere Möglichkeiten:
Auf Anfrage und ab bestimmten Abnahmemengen kann das Maß d1 nach Kundenvorgabe gefertigt werden.
Auf Anfrage und ab bestimmten Abnahmemengen Farben der Knöpfe nach der Tabelle.

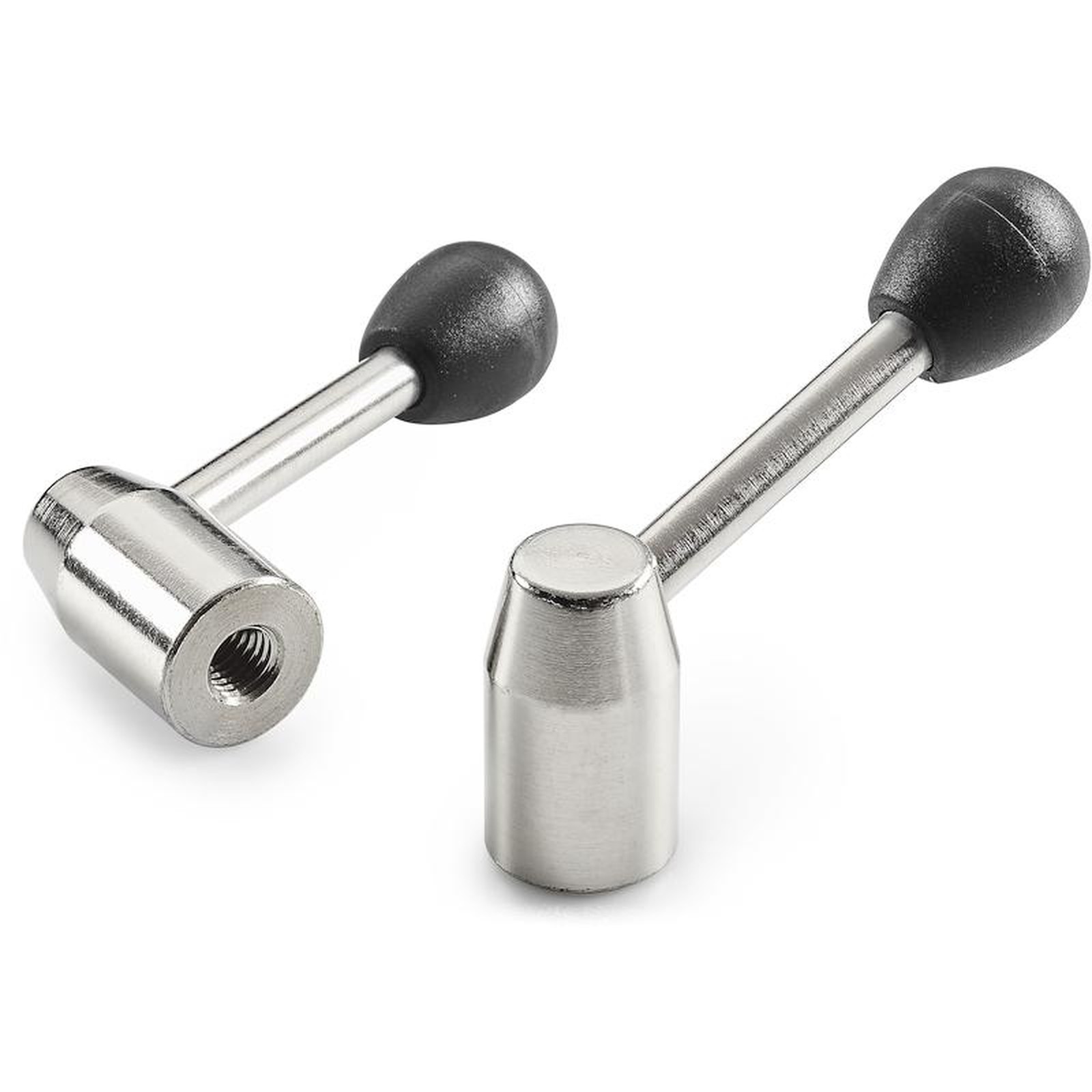

Ausführung W500 - aus vernickeltem Stahl

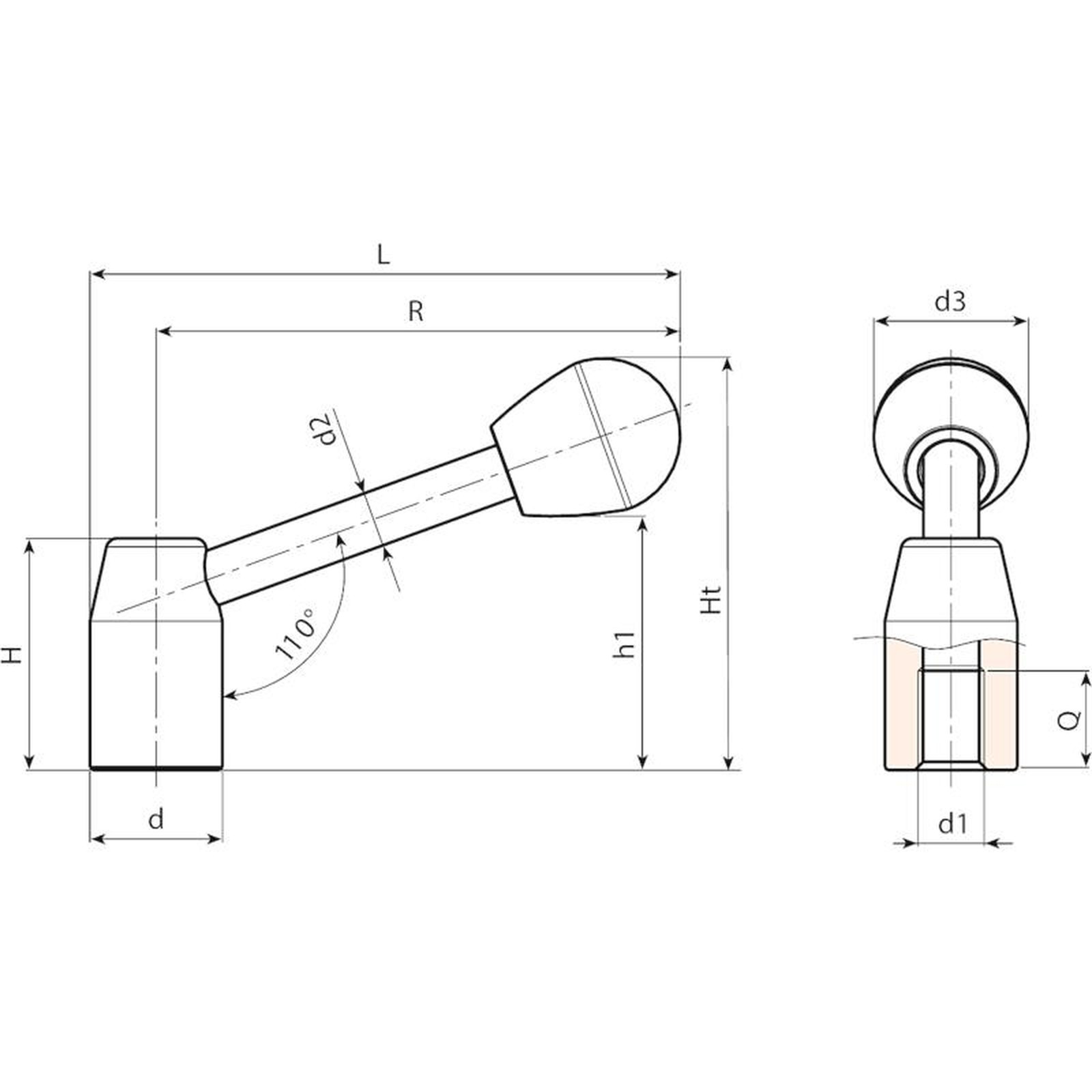

| Code | Art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W500070.0003 | W500070.SM0801H | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | M8 | 15 | 89 |
| W500080.0002 | W500080.SM1001H | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | M10 | 15 | 111 |
| W500095.0002 | W500095.SM1201H | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | M12 | 18 | 160 |
| W500110.0001 | W500110.SM1201H | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | M12 | 18 | 280 |
| W500125.0002 | W500125.SM1601H | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | M16 | 22 | 340 |
| W500140.0001 | W500140.SM1601H | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | M16 | 23 | 513 |
| W500150.0001 | W500150.SM2001H | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | M20 | 25 | 687 |
| W500170.0001 | W500170.SM2001H | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | M20 | 28 | 890 |
Ausführung W500 CIN - aus Edelstahl (AISI 303)
| Code | Art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 6H | Q | Gewicht (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W500070.0001 | W500070.IM0801CIN | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | M8 | 15 | 89 |
| W500080.0001 | W500080.IM1001CIN | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | M10 | 15 | 111 |
| W500095.0001 | W500095.IM1201CIN | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | M12 | 18 | 160 |
| W500110.0002 | W500110.IM1201CIN | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | M12 | 18 | 280 |
| W500125.0001 | W500125.IM1601CIN | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | M16 | 22 | 340 |
| W500140.0003 | W500140.IM1601CIN | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | M16 | 23 | 513 |
| W500150.0002 | W500150.IM2001CIN | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | M20 | 25 | 687 |
| W500170.0002 | W500170.IM2001CIN | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | M20 | 28 | 890 |
