W911
GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED FORLÆNGET SPIDS OG MED LÅSEMØTRIK
Gevindskårne positioneringsbolte fin stigning - uden drejeknap

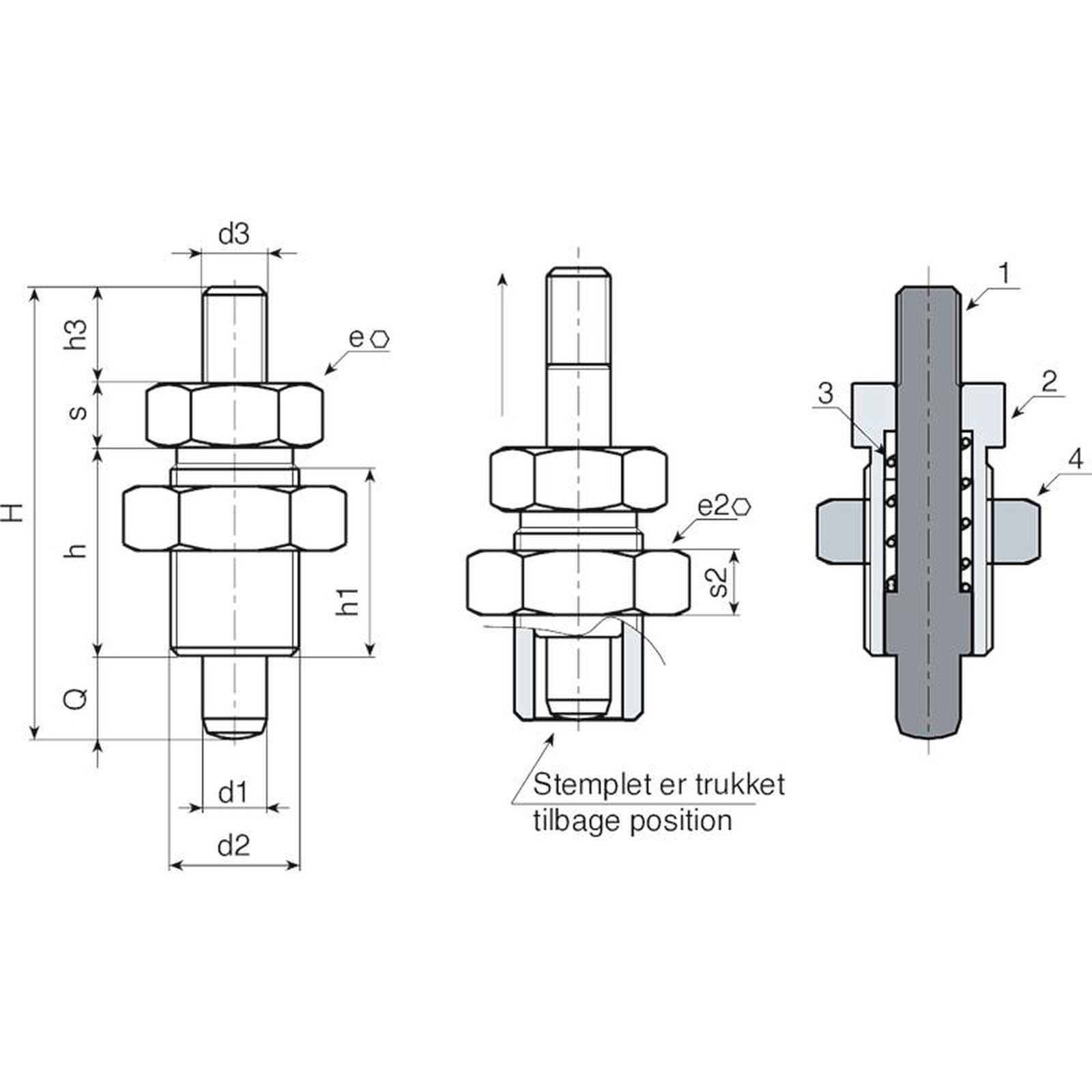

Materialer:
(3) Fjeder af rustfrit stål (AISI 301).
W911:
(2) Gevindskåret sekskantmøtrik af højstyrkestål.
(1) Positioneringsbolttap af hærdet højstyrkestål.
(4) Gevindskåret låsemøtrik af stål (UNI 5589).
W911CIN:
(2) Gevindskåret sekskantmøtrik af rustfrit stål (AISI 303).
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(4) Gevindskåret låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
Glat.
Farve:
W911:Poleret.
W911CIN:Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel kan møtrikken leveres demonteret.
Nota:
Denne version af positioneringsbolten kan kombineres med alle typer af håndhjul med gevindskåret bøsning, der skal bestilles separat (se fotos).
Version W911 - af poleret stål
| Kode | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W911010.0001 | W911010.Q05X08 | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 8 | 20 |
| W911012.0001 | W911012.Q06X09 | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 9 | 32 |
| W911016.0001 | W911016.Q08X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 12 | 62 |
| W911016.0002 | W911016.Q10X12 | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 10 | 12 | 63 |
| W911020.0001 | W911020.Q12X15 | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 12 | 15 | 134 |
Version W911 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W911010.0002 | W911010.I05X08CIN | 36 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 8 | 20 |
| W911012.0002 | W911012.I06X09CIN | 45 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 9 | 32 |
| W911016.0003 | W911016.I08X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 12 | 62 |
| W911016.0004 | W911016.I10X12CIN | 58 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 10 | 12 | 63 |
| W911020.0002 | W911020.I12X15CIN | 70 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 12 | 15 | 134 |
