W804
DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT UDEN MØTRIK AF STÅL
Gevindskårne positioneringsbolte fin stigning - med drejeknap
Materialer:
(3) Fjeder af rustfrit stål (AISI 301).
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
W804:
(2) Gevindskåret korpus af højstyrkestål, med nøglesæde.
(1) Positioneringsbolttap af hærdet højstyrkestål.
W804CIN:
(2) Gevindskåret korpus af rustfrit stål (AISI 303), med nøglesæde.
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
Overflade:
(4) Satineret.
(1-2) Glat.
Farve:
(4) Sort (RAL 9011).
W804:
(1-2) Poleret.
W804CIN:
(1-2) Naturlig.
Monteringsnøgle:
Monteringsnøglen med koden W807 leveres på forespørgsel.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
Andre muligheder:
På forespørgsel og i funktion af antal kan drejeknappen leveres med farver iht. farvetabel.
Monteringsnøgler står til rådighed på forespørgsel.
Version W804 - af poleret stål

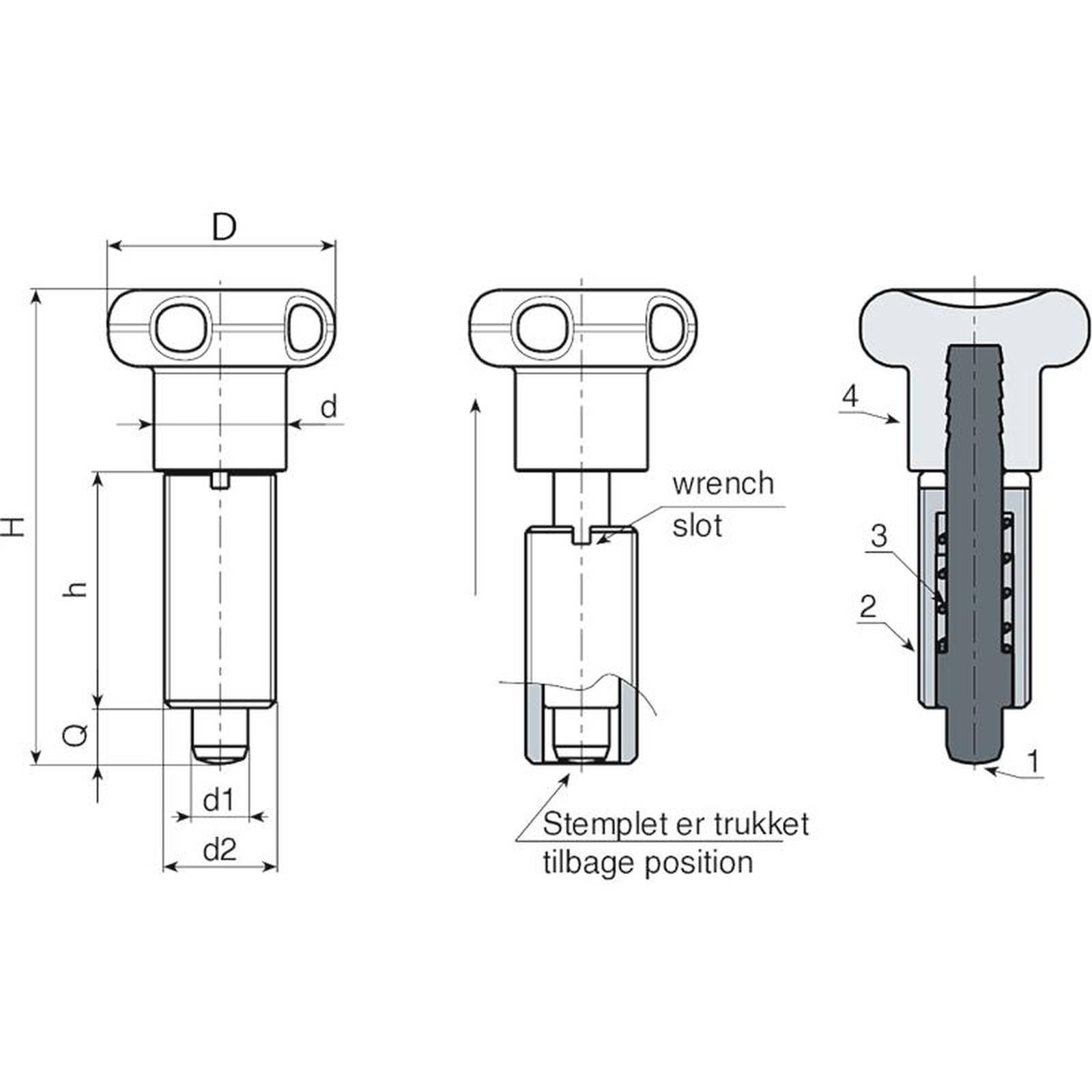

| Kode | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Weight (g) | Nøgle |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Version W804 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Weight (g) | Nøgle |
|---|---|---|---|---|---|---|---|---|---|---|
| W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
| W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
| W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
| W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
