W794
DREJEKNAP MED GEVINDSKÅRET POSITIONERINGSBOLT AF STÅL MED BLOKERING - MED MØTRIK
Gevindskårne positioneringsbolte stor stigning - med drejeknap

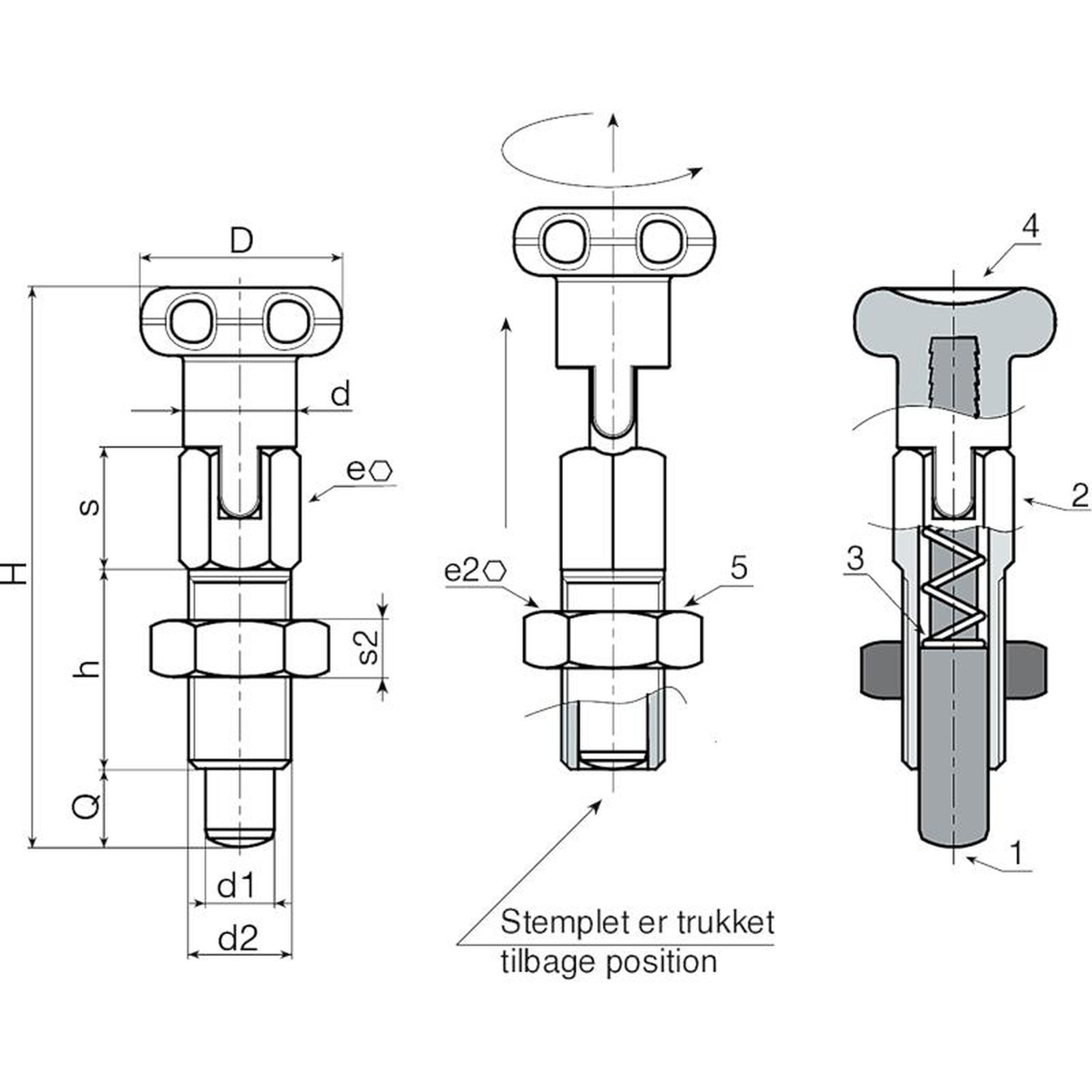

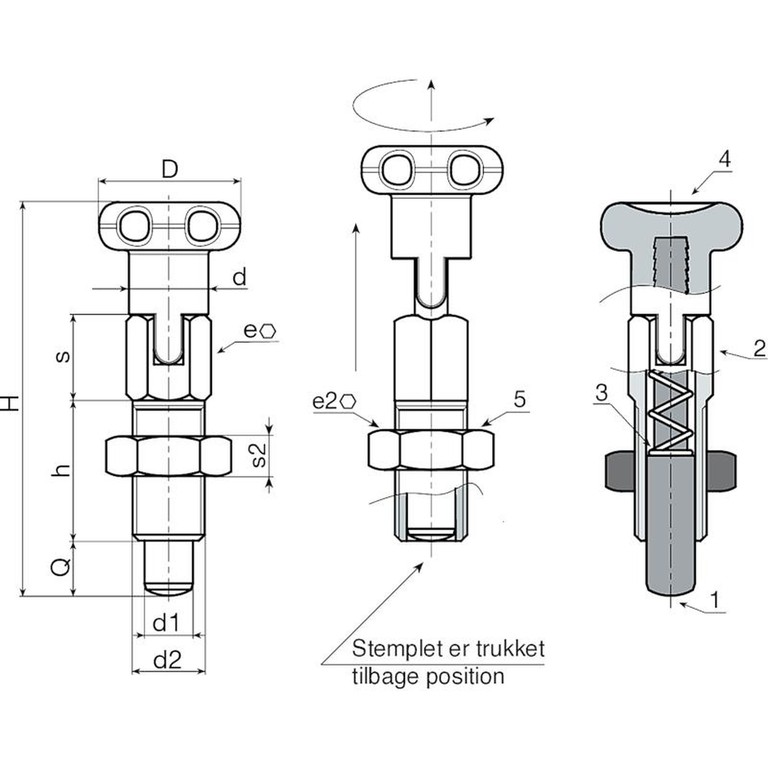

Materialer:
(1) Positioneringsbolttap af rustfrit stål (AISI 303).
(3) Fjeder af rustfrit stål (AISI 302).
(4) Stjerneformet drejeknap af forstærket polyamid. Uaftageligt. Olie- og fedtbestandig.
W794:
(2) Gevindskåret positioneringsboltkorpus med blokering, af automatstål.
(5) Gevindskåret låsemøtrik af stål (UNI 5589).
W794 CIN:
(2) Gevindskåret positioneringsboltkorpus med blokering, af rustfrit stål (AISI 303).
(5) Gevindskåret låsemøtrik af rustfrit stål (AISI 304), (UNI 5589).
Overflade:
(4) Satineret.
(1-2-5) Glat.
Farve:
(4) Sort (RAL 9011).
W794:
(2-5) Forzinket.
W794 CIN:
(1-2-5) Naturlig.
OBS:
> Vi anbefaler udførsel af hullet til husning af positioneringsboltens skaft med tolerance H7.
> Leveres med monteret møtrik.
Andre muligheder:
På forespørgsel kan møtrikken leveres demonteret.
Version W794 - af forzinket stål
| Kode | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0001 | W794.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0003 | W794.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0005 | W794.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0007 | W794.J0801 | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
Version W794 CIN - af rustfrit stål (AISI 303)
| Kode | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W794.0002 | W794.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 10 | 4 | 4 | 4 | 7 |
| W794.0004 | W794.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 13 | 5 | 5 | 5 | 16 |
| W794.0006 | W794.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 17 | 6 | 6 | 6 | 32 |
| W794.0008 | W794.J0801CIN | 24 | 13 | 58 | 24 | 12 | 14 | M12 | 19 | 7 | 8 | 8 | 51 |
