P911

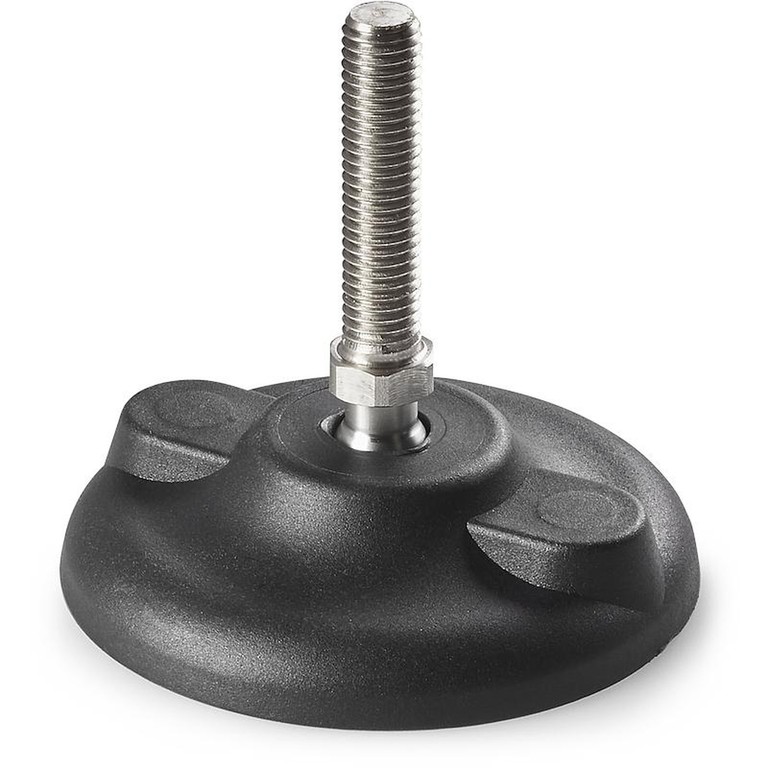

STØTTEFOD MED FASTSPÆNDING TIL GULVET MED LEDDELT SKAFT AF TYPE A AF STÅL OG MED KUGLE 12,4
Plastikfødder med fastspænding - leddelt skaft
Materialer:
Forstærket polyamid. Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort(RAL 9011).
Indsatser:
P911:
Leddelt og gevindskåret skaft (kugle 12,4) med sekskantet bund af forzinket stål, (gevindtolerance 6g).
P911CIN:
Leddelt og gevindskåret skaft (kugle 12,4) med sekskantet bund af rustfrit stål (AISI 303), (gevindtolerance 6g).
Fastspænding til gulvet:

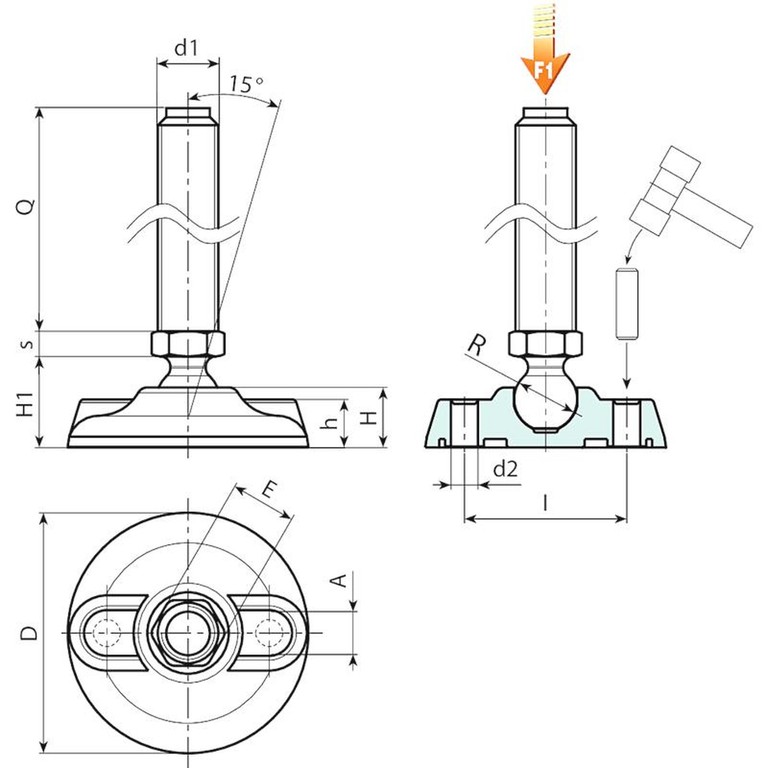

Foden leveres med tillukkede huller til fastspænding på gulvet. Hullerne åbnes ved at bryde membranen af plastik (se tegning).
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres med andre længder.
På forespørgsel og i funktion af antal kan foden leveres i farven Orange (RAL 2004).
Version P911: Støttefod med skafttype A (med sekskant) og kugle 12,4
| Kode | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P911080.0001 | P911080.TM08X4501 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 45 | 66 | 10 |
| P911080.0003 | P911080.TM08X7001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 70 | 73 | 10 |
| P911080.0010 | P911080.TM10X4501 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 45 | 74 | 10 |
| P911080.0012 | P911080.TM10X7001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 70 | 86 | 10 |
| P911080.0005 | P911080.TM10X10001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 100 | 123 | 10 |
| P911080.0018 | P911080.TM12X4501 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 45 | 84 | 10 |
| P911080.0021 | P911080.TM12X7001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 70 | 101 | 10 |
| P911080.0016 | P911080.TM12X10001 | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 100 | 145 | 10 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
Version P911CIN: Støttefod med skafttype A (med sekskant) og kugle 12,4 - af rustfrit stål
| Kode | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P911080.0002 | P911080.TM08X4501CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 45 | 66 | 10 |
| P911080.0004 | P911080.TM08X7001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M8 | 70 | 73 | 10 |
| P911080.0011 | P911080.TM10X4501CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 45 | 74 | 10 |
| P911080.0013 | P911080.TM10X7001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M10 | 70 | 86 | 10 |
| P911080.0019 | P911080.TM12X4501CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 45 | 84 | 10 |
| P911080.0022 | P911080.TM12X7001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 70 | 101 | 10 |
| P911080.0017 | P911080.TM12X10001CIN | 80 | 20 | 54 | 25.5 | 16 | 20 | 13 | 5 | 9 | 12.5 | M12 | 100 | 145 | 10 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
