P907
LILLE STØTTEFOD MED LEDDELT SKAFT AF TYPE B AF STÅL OG MED KUGLE 15
Plastikfødder - leddelt skaft
Materialer:
Forstærket polyamid.
Olie- og fedtbestandig.
Overflade:
Satineret.
Farve:
Sort(RAL 9011).
Indsatser:
Leddelt og gevindskåret skaft (kugle 15) med fræset sæde til nøgle (type B) af forzinket stål, (gevindtolerance 6g).
Andre muligheder:
På forespørgsel og i funktion af antal kan indsatsene leveres med andre længder.
På forespørgsel og i funktion af antal kan foden leveres i farven Orange (RAL 2004).

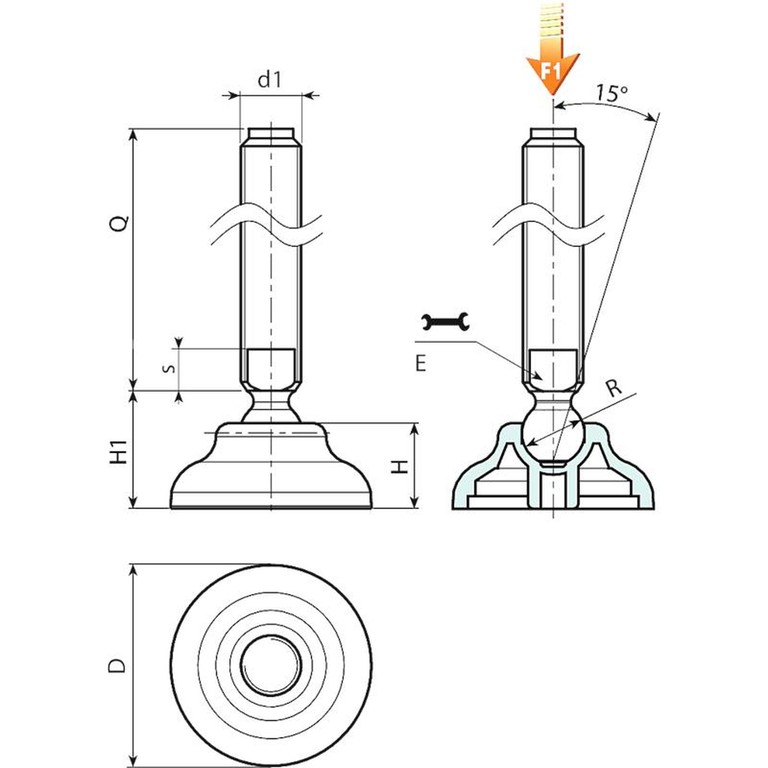

Version P907: Støttefod med skafttype B (fræset nøglesæde) og kugle 15
| Kode | Art. | D | H | H1 | E | s | R | d1 6g | Q | Weight (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P90760.0007 | P90760.TM20X5001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 50 | 145 | 13 |
| P90760.0008 | P90760.TM20X7001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 70 | 185 | 13 |
| P90760.0009 | P90760.TM20X9001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 90 | 225 | 13 |
| P90760.0001 | P90760.TM20X11001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 110 | 267 | 13 |
| P90760.0002 | P90760.TM20X13001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 130 | 306 | 13 |
| P90760.0003 | P90760.TM20X15001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 150 | 346 | 13 |
| P90760.0004 | P90760.TM20X17001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 170 | 386 | 13 |
| P90760.0005 | P90760.TM20X19001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 190 | 426 | 13 |
| P90760.0006 | P90760.TM20X21001 | 60 | 20 | 26 | 16 | 7 | 15 | M20 | 210 | 466 | 13 |
OBS: Den udtrykte belastningsgrænse F1 er mindre end brudbelastningen på 30% og betragtes som værende statisk.
Længde på tap på forespørgsel og med en mindstebestilling på 100 stk.
