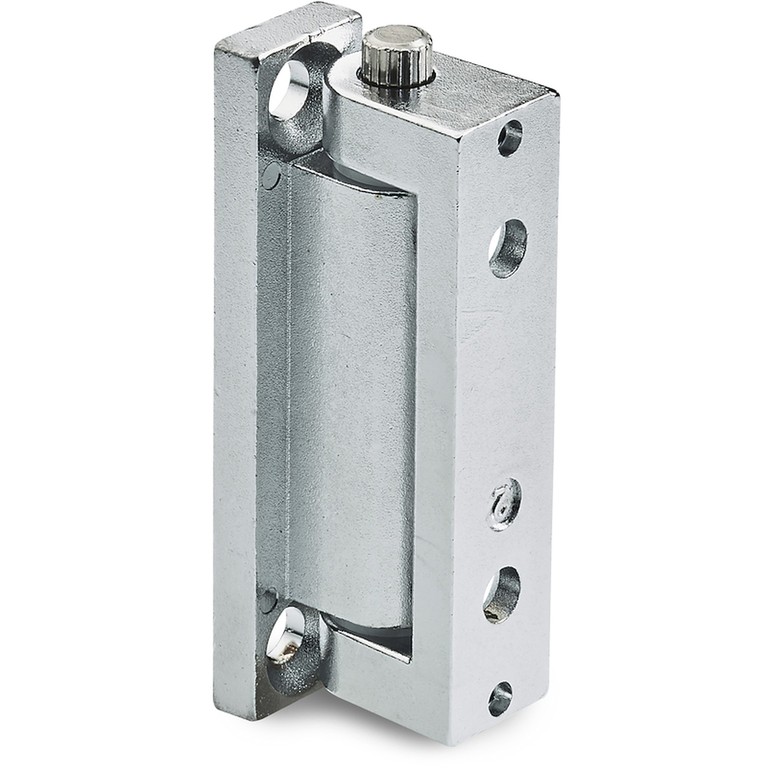

Materialer:
(1-2) Trykstøbt zamaklegering (zink-, aluminiums- kobberlegering).
Overflade:
Let sandblæst.
Farve:
(01) Sortmalet med epoxypulver (RAL 9011).
(Z) Blå standardforzinkning.
Indsatser:
(3) Hængslets drejetap er af rustfrit stål (AISI 304).
(4) Afstandsbøsning af naturel PA6.
FORLÆNGER:

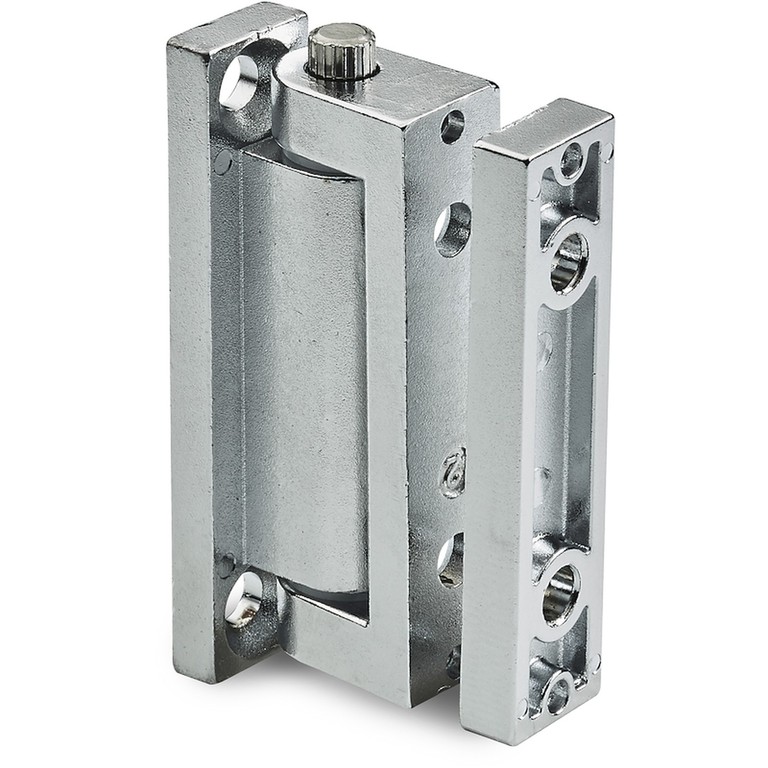

Hængslet kan leveres med medfølgende forlænger (5). Føj det afsluttende bogstav P til koden i bestillingsfasen.
Huller:
Gennemgående huller udført vha. stansning. 90° forsænket hul til UNI 5933 - UNI 6109 skruer.
Andre muligheder:

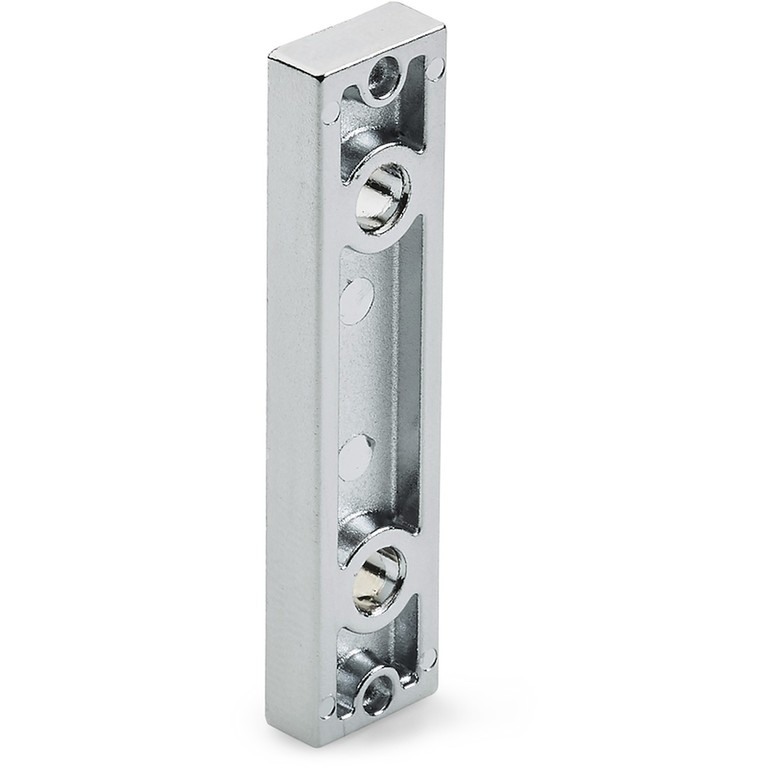

Det er muligt at bestille det supplerende afstandsstykke på 6 mm separat. Med sort farve, kode O51160.ZG05.0501; eller forzinket med koden O51160.ZG05.05Z.
Sortmalet version, kode ender på 01

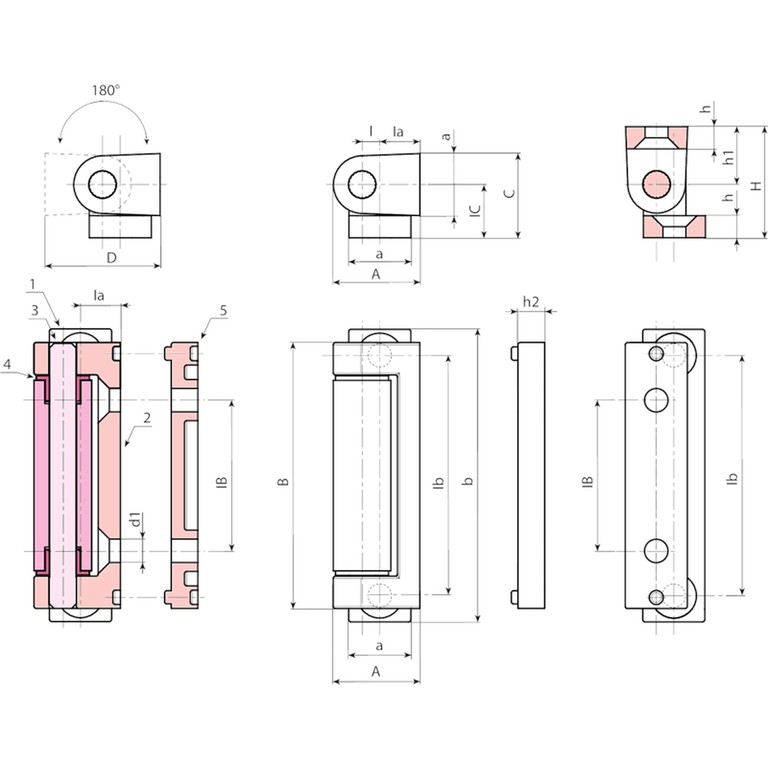

| Kode | Art. | Ib | IB | A | a | B | b | C | D | I | h | h1 | IC | Ia | d1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O510054.0001 | O510054.ZG05.501 | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 4 | 5 | 13 | 12,5 | 9 | 5,3 | 100 |
Sortmalet version, kode ender på 01 + forlænger
| Kode | Art. | Ib | IB | A | a | B | b | C | D | H | I | h | h1 | IC | Ia | h2 | d1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O510054.0002 | O510054.ZG05.501P | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 25 | 4 | 5 | 13 | 12,5 | 9 | 6 | 5,3 | 111 |
Forzinket version, kode ender på Z
| Kode | Art. | Ib | IB | A | a | B | b | C | D | I | h | h1 | IC | Ia | d1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O510054.0003 | O510054.ZG05.5Z | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 4 | 5 | 13 | 12,5 | 9 | 5,3 | 100 |
Forzinket version, kode ender på Z + forlænger
| Kode | Art. | Ib | IB | A | a | B | b | C | D | H | I | h | h1 | IC | Ia | h2 | d1 | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O510054.0004 | O510054.ZG05.5ZP | 54 | 34 | 19,5 | 14 | 60 | 66 | 19 | 24 | 25 | 4 | 5 | 13 | 12,5 | 9 | 6 | 5,3 | 111 |
